Руководство по монтажу Tyvek

Руководство по монтажу Tyvek

Руководство по монтажу Tyvek

Материал Tyvek® раскатывается параллельно или перпендикулярно стропилам снаружи кровли. Tyvek® обязательно крепится контробрешеткой к стропилам. Для фиксации контробрешетки применяются гвозди. Не допускается применять скобы или гвозди без установленной деревянной рейки поверх мембраны в местах креплений.

Материал Tyvek® Soft допускается устанавливать любой стороной. Tyvek® Solid и Tyvek® Supro рекомендуется монтировать белой(без маркировки) стороной внутрь. Tyvek® Soft, Tyvek® Solid и Tyvek® Supro рекомендуется устанавливать по поверхности утеплителя без зазора. С зазором допускается устанавливать только Tyvek® Solid и Tyvek® Supro. Для холодных чердаков также рекомендуется применять материалы Tyvek® Solid илиTyvek® Supro.

Перехлест полотен Tyvek в зависимости от угла наклона кровли:

Угол наклона кровли

Горизонтальное перекрытие, мм

Вертикальное перекрытие, мм

12,5 – 14 град

225

100

15 – 34 град

150

100

34 +

100

100

Перехлест полотен Tyvek® определяется в соответствии с таблицей. При углах наклона кровли менее 12.5° применение паропроницаемых материалов затруднено в связи с озможностью накопления слоя воды на поверхности мембраны. В таких случаях не рекомендуется применять мембраны без дополнительной поддерживающей конструкции снизу. На коньке перехлест составляет 200 мм. В ендовах для обеспечения дополнительной надежности рекомендуется укладывать материал с нахлестом 300 мм и обеспечить накладку над основным слоем из материала Tyvek® шириной 300 - 500 мм по всей длине ендовы. Касательно устройства ендовы рекомендуется консультация специалиста.

В местах перехлеста полотендопускается проклейка лентами на бутил-каучуковой основе. В местах примыкания Tyvek® к элементам строительной конструкции проклейка лентой на бутилкаучуковой основе обязательна. В случае разрыва полотна возможна проклейка аналогичными клейкими лентами.

Для нормального функционирования кровли необходимо обеспечить надлежащую вентиляцию. Ширина вентиляционного зазора над материалами Tyvek® должна быть не менее 50 мм. Необходимо обеспечить свободный проход воздуха в вентиляционном зазоре, для чего обязательно устанавливается контробрешетка; перекрытие мест движения воздуха не допускается.
Для устройства продухов под коньком используются различные аксессуары, которые представлены в ассортименте производителей кровельных материалов. Воздух должен свободно попадать в вентиляционный зазор и выходить из него. Для этого в районе карниза следует также предусмотреть продухи. Tyvek® выводится на сливной желоб или на капельник под сливным желобом. В обоих случаях рекомендуется крепить Tyvek® путем проклейки по периметру прилегания материала по бутилкаучуковой лентой. Это делается с целью надежного крепления и исключения биения материала в ветровом потоке. В случае вывода Tyvek® на сливной желоб рекомендуется установить обогрев желоба, чтобы удалить снег, который может препятствовать движению воздуха.

В некоторых конструкциях не представляется возможным применение продухов под коньковым элементом кровельного покрытия. В таких случаях возможно организовать вентиляционное отверстие в фронтовой части мансарды, площадь сечения которого должна быть не менее площади сечения вентилируемого зазора.

Конек и исполнение ребра с использованием мембраны Tyvek®

  • Наложить материал Tyvek® непосредственно на слой теплоизоляции.
  • Протянуть полотно материала Tyvek® по коньку/ребру (нахлест 20 см).
  • В зонах, подверженных воздействию ветра, закрепить нахлест клеем.
  • Установить контррейки и закрепить над ними полосу пленки Tyvek® шириной ок. 50 см так, чтобы на обеих сторонах обеспечивался нахлест 20 см по отношению к основной части полотна.

Исполнение конька для частично изолированной скатной кровли.
Исполнение конька для полностью изолированной скатной кровли

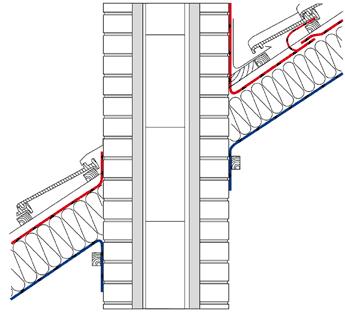

Исполнение дымохода с использованием мембраны Tyvek®

  • Наложить материал Tyvek® вокруг дымохода (примерно на 5 см выше твердой кровли) и уплотнить для защиты от осадков клеящей лентой.
  • Заклеить срезы на углах.
  • Поступающую с плоскости воду отводить по желобу путем прокладывания ендовы из пленки (входящий угол) на прилегающих частях стропил.
  • Далее производится герметизация стыков дымохода с кровлей с применением традиционных водоотводящих желобов и крепежных элементов.

Исполнение дымохода.

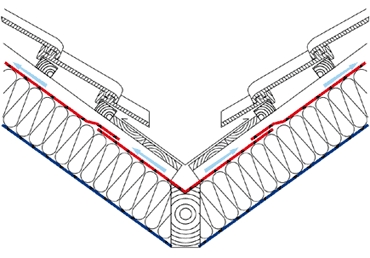

dimootvod_1.jpgdimootvod_2.jpgКонструкция ендовы с использованием мембраны Tyvek®

  • Наличие в секторе ендовы большого количества влаги требует принятия особых мер, чтобы надежно предотвратить ее проникновение.
  • Полотно материала Tyvek® шириной не менее 50 см наложить в виде ендовы и закрепить.
  • Приходящие со скатов полотна наложить с одинаковым нахлестом на полотна ендовы и закрепить гвоздями или скобами.
  • Заклеить нахлесты в ендове, чтобы не допустить их отрыва под воздействием протекающей воды.
  • В кровлях с небольшими углами наклона и там, где ожидается особенно много воды, например, в ендовах большой длины , при нескольких сливающихся канавках, следует использовать два слоя мембраны Tyvek®.

Конструкция ендовы с использованием материала Tyvek®

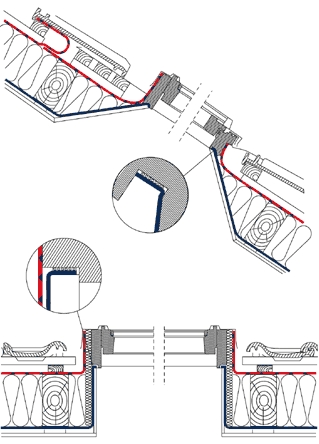

Использование мембраны Tyvek® при установке мансардного окна

Монтаж мансардного окна осуществляется по инструкции производителя окон ! Данная инструкция носит пояснительный характер!
Полотно материала Tyvek® в секторе соединения наложить на оконный короб на ширину не менее 5 см и закрепить.

  • Заклеить соединение таким образом, чтобы вода от осадков не могла в него проникнуть.
  • Воду с поверхности над окном нужно надежно отводить на плоскость кровли путем установки гибких угловых элементов.

Соединения с использованием материала Tyvek® при установке окна в кровле

Исполнение карнизного свеса с использованием мембраны Tyvek®

1. Установка мембраны Tyvek® с заведением в водосточный желоб.
Поступление воздуха над водостоком.
Недостатки:
• Уменьшенное сечение вентиляции.
• Неплотности распознаются с запозданием.
2. Установка мембраны Tyvek® на обрешетку под водосточным желобом.
Плоскость обрешетки для притока воздуха = плоскости осушения.
Преимущества:
• При образовании наледи кровля проветривается.
• Приклеить пленку Tyvek® к обрешетке в области свеса кровли.
