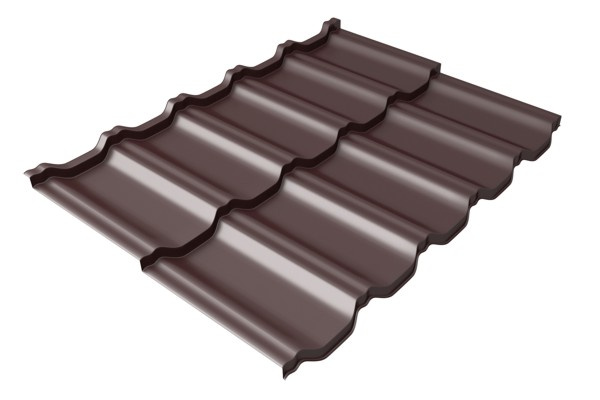

Модульная металлочерепица Квинта UNO
– это модули в виде готовых двухволновых листов металлочерепицы.
![]()
Один модуль – это двухволновый лист металлочерепицы в профиле Квинта.
Какие плюсы у модульной черепицы?
- удобство монтажа – листы небольших размеров гораздо проще поднимать на кровлю и монтировать
- удобство транспортировки – листы такого размера можно перевезти в обычном легковом автомобиле
- повышенная прочность за счет использования профиля Квинта – у этого профиля на верхней части волны имеется углубление, которое спасает от случайного повреждения (продавливания) при монтаже и придает дополнительную жесткость
- простота и взаимозаменяемость - в отличие от листов индивидуальных размеров модульные листы легче рассчитать и купить
Чертеж профиля Квинта UNO
Размеры модуля Квинта UNO
Ширина общая 1210 мм
Ширина полезная 1150 мм
Высота ступеньки 30 мм
Высота волны 20 мм
Шаг ступени 350 мм
Длина изделия 720 мм
Рекомендации по монтажу металлочерепицы Квинта UNO

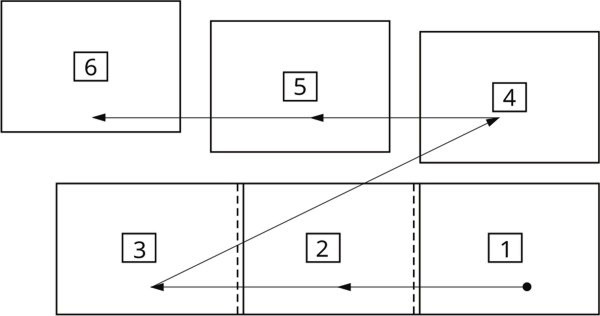

Модульную металлочерепицу Квинта Уно можно укладывать как справа - налево, так и слева - направо.
При монтаже слева - направо следующий лист надо подсовывать под ранее закрепленный на скате.
Также возможен способ укладки листов горизонтальными рядами.
Листы модульной черепицы крепятся к обрешетке также, как и обычные листы металлочерепицы.
Между собой листы модульной металлочерепицы необходимо скрепить в месте горизонтального нахлеста саморезами металл-металл 5,5х19, стянув листы между собой.
Саморезы крепятся в торец волны верхнего листа.

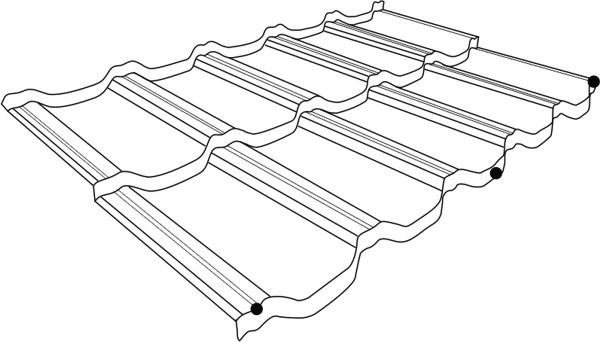

Рекомендуемые точки крепления указаны на рисунке.
