Монтекристо (МеталлПрофиль)

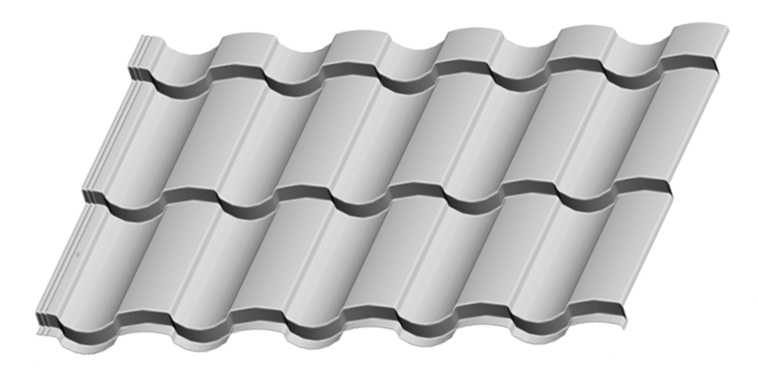

Чертеж металлочерепицы Монтекристо
Технические характеристики металлочерепицы Монтекристо
Монтаж металлочерепицы Монтекристо
Схема монтажа системы обрешетки для металлочерепицы профиля Монтекристо такая же, как и у обычных профилей МП Монтеррей и МП Супермонтеррей и зависит от выбранной длины волны (350/400 мм)
Оптимальный размер горизонтально нахлеста листов - 150 мм.
Для крепления металлочерепицы используют кровельные саморезы 4.8х28 сЭПДМ-прокладкой. Количество саморезов - 6-8 шт. на кв. м. Ниже представлена схема расположения креплений:
Низ листа металлочерепицы прикрепляют саморезами в прогиб волны в местахприлегания к обрешетке через 1-2 волны, но не менее 2 шт. на ширину листа (см.
желтые точки на схеме).
Основное крепление листа осуществляется в крайние волны листа в шахматном порядке,при этом центральная волна не закрепляется (см. красные точки на схеме).
Самонарезающие винты располагаются в прогибах волн на расстоянии 10 мм от подъема.
В местах стыковки листов саморезы крепятся в крайнюю верхнюю часть волны с шагомчерез 1 волну (см. синие точки на схеме).
Скачать инструкцию по монтажу металлочерепицы МеталлПрофиль
