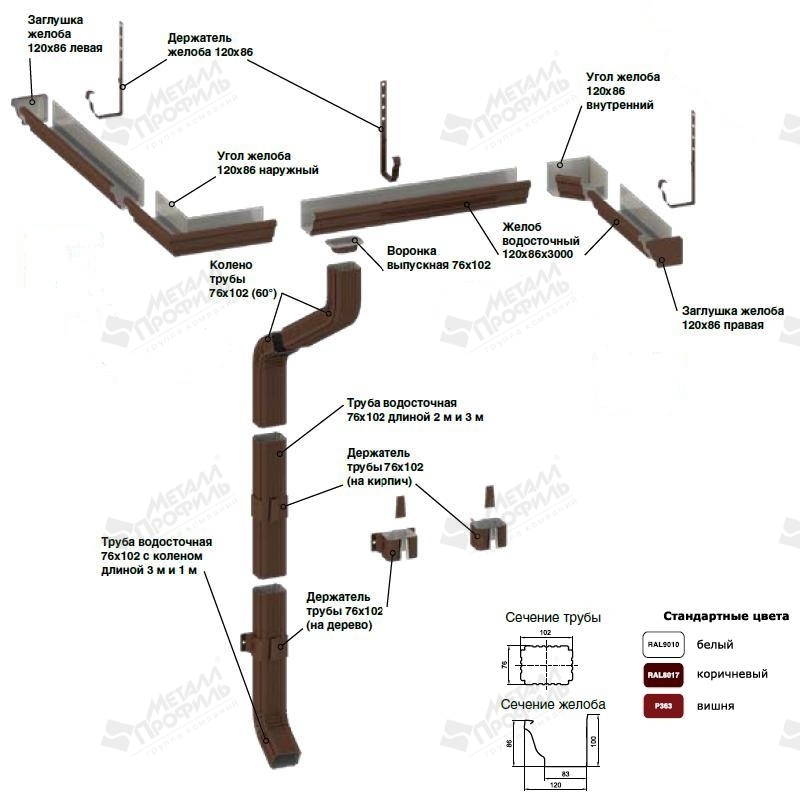

Схема водосточной системы МП Модерн



Схема водосточнй системы МП Модерн.jpg





Элементы водосточной системы МП Модерн

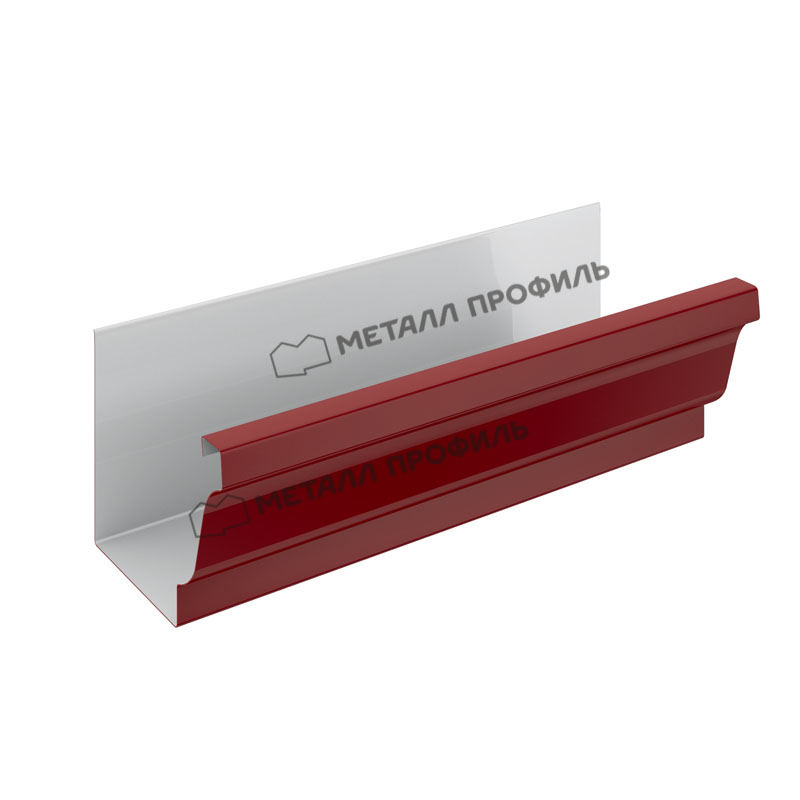

Желоб 120х86
Желоб 120 х 86 обеспечивает организованное направленное движение собранной воды с кровли вдоль ее карниза.

Желоба изготовлены из  0.5 мм металла с покрытием пластизол толщиной 200 мкм. - это наиболее толстое покрытие, используемое для водосточных систем, что позволяет обеспечить максимальную стойкость к износу, механическому воздействию, резкому перепаду температур, экстремальным температурам, агрессивным средам, УФ излучению, повышенным нагрузкам, коррозии.

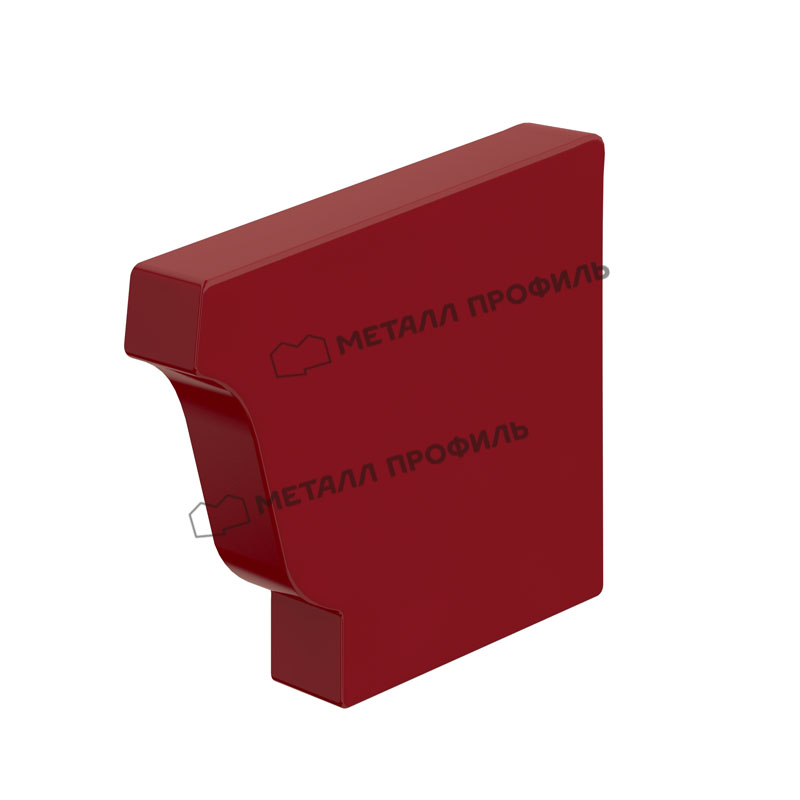

Заглушка желоба (левая, правая)
Заглушки желоба (левая, правая) предотвращают выход воды за пределы желоба в местах его окончания.

Обеспечивают жесткость и гереметичность желоба.

Для надежной герметизации и крепления заглушек требуется герметик силиконовый и заклепки.
Воронка выпускная
120х86

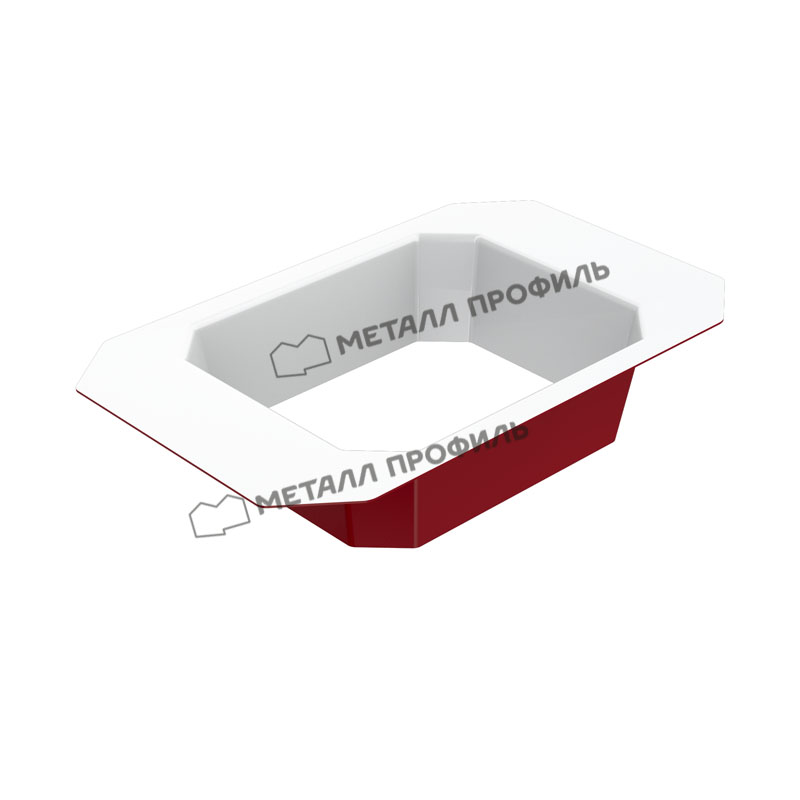

Воронка выпускная 120х86 организует точку слива воды из желоба в трубу в установленном месте.

Воронка выпускная является универсальной: она служит для присоединения к прямоугольному желобу, как прямоугольной трубы, так и круглой.

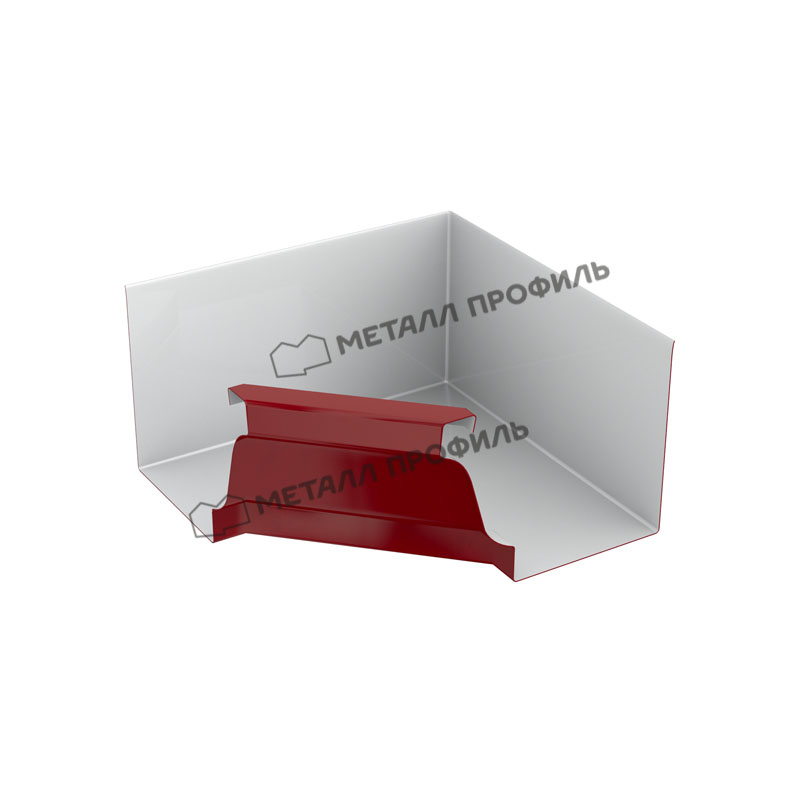

Угол желоба внутренний 120х86
Угол желоба внутренний используется для надежного сопряжения двух желобов между собой на углах карниза кровли.

При креплении углов необходимо использовать герметик и заклепки.

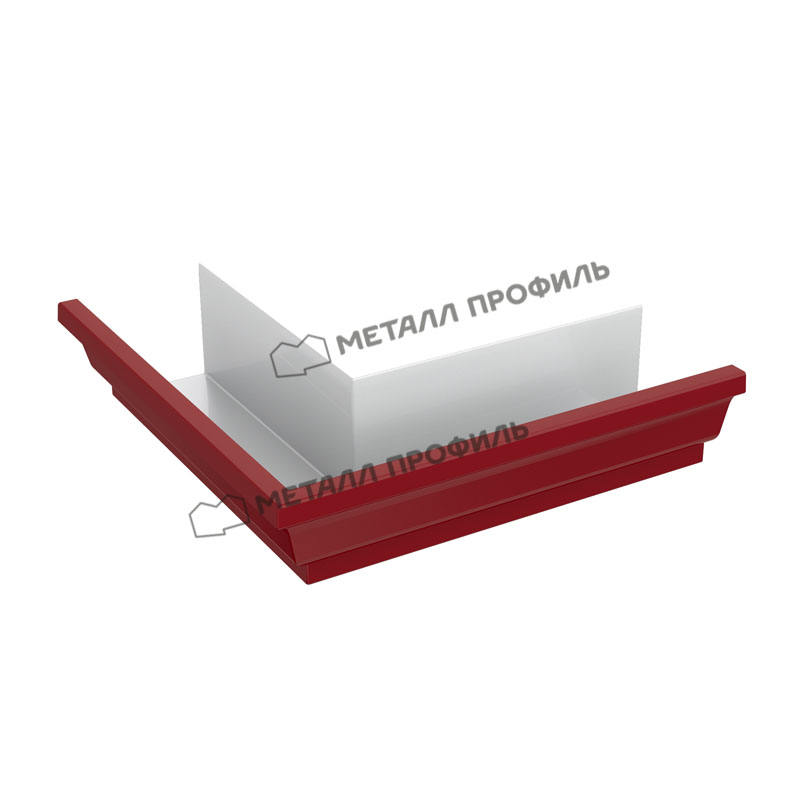

Угол желоба наружный 120х86
Угол желоба наружный используется для надежного сопряжения двух желобов между собой на углах карниза кровли.

При креплении углов необходимо использовать герметик и заклепки.

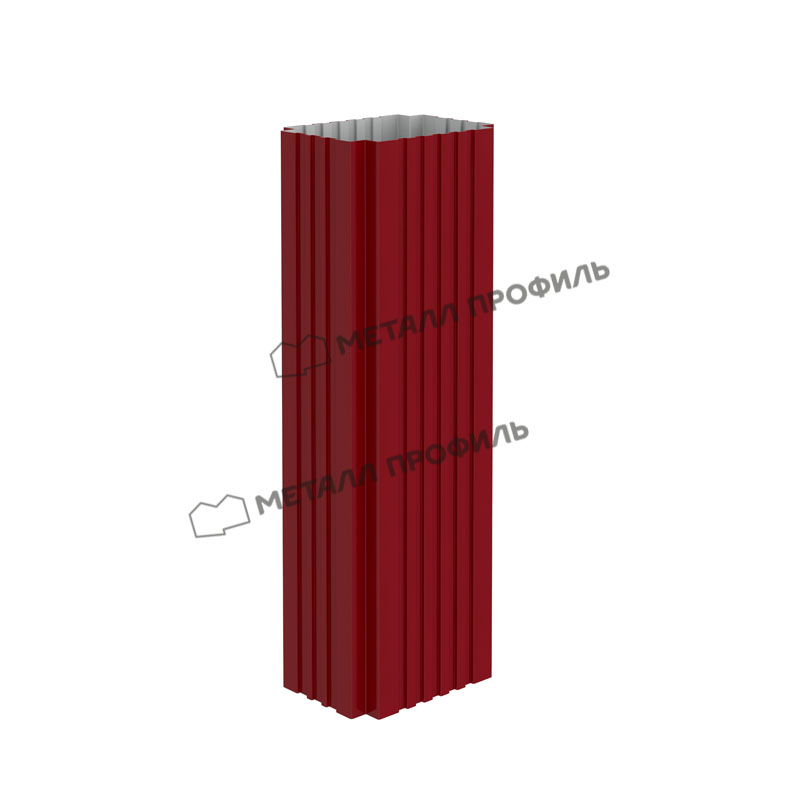

Труба водосточная 76х102
Водосточная труба предназначена для обеспечения надежного и эффективного отвода воды с кровли.

Трубы изготовлены из покрытия пластизол 200 мкм. - это наиболее толстое покрытие, используемое для водосточных систем, что позволяет обеспечить максимальную стойкость к износу, механическому воздействию, резкому перепаду температур, экстремальным температурам, агрессивным средам, УФ излучению, повышенным нагрузкам, коррозии.

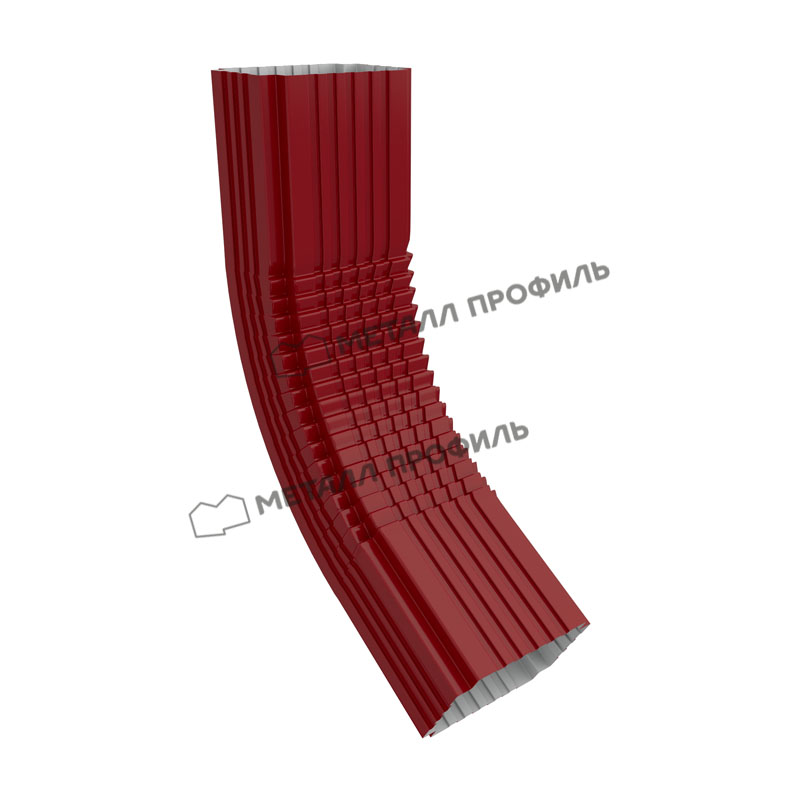

Колено трубы 76х102 (60 градусов)
Колено трубы 76х102 (60 градусов) позволяет трубе повторять контур рельефа фасада здания.

Колено трубы изготовлено без сварных сопряжений, методом прессования (глубокая вытяжка), что придает ему дополнительную коррозийную и механическую стойкость.

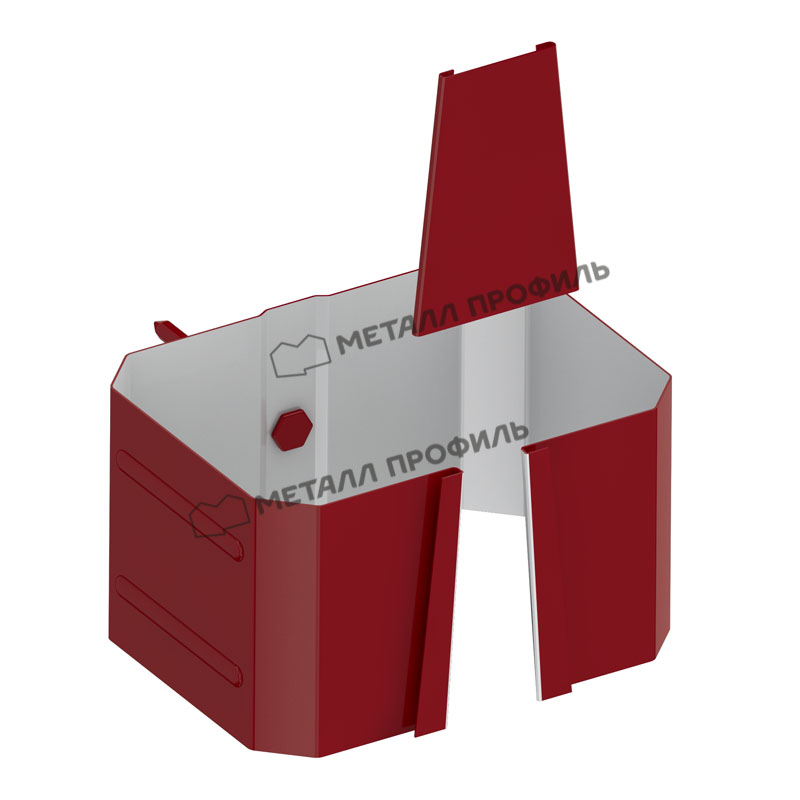

Держатель трубы на кирпич
Держатель трубы на саморезе крепит трубу к стене здания.

Держатели трубы изготовлены из цельного листа стали с полимерным покрытием пластизол методом штампования и вырубки, что придает дополнительную прочность и надежность всей конструкции.

Изготовлен из стали 0,6.

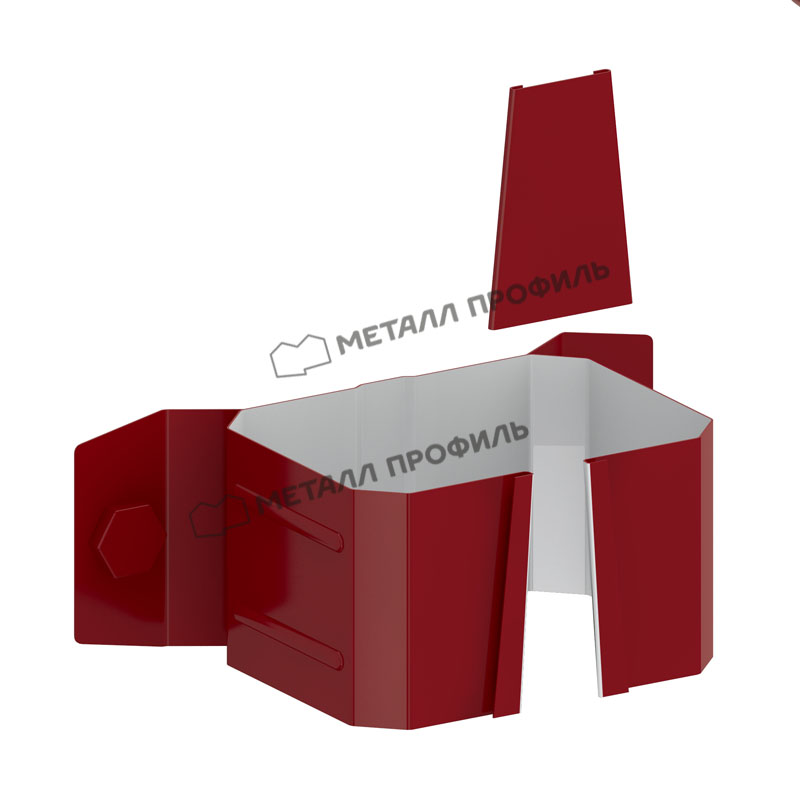

Держатель трубы на дерево
Держатель трубы на "лапках" крепит трубу к стене здания с деревянным и другим материалами фасада.

Держатели трубы изготовлены из цельного листа стали с полимерным покрытием пластизол методом штампования и вырубки, что придает дополнительную прочность и надежность всей конструкции.

Изготовлен из стали 0,6.

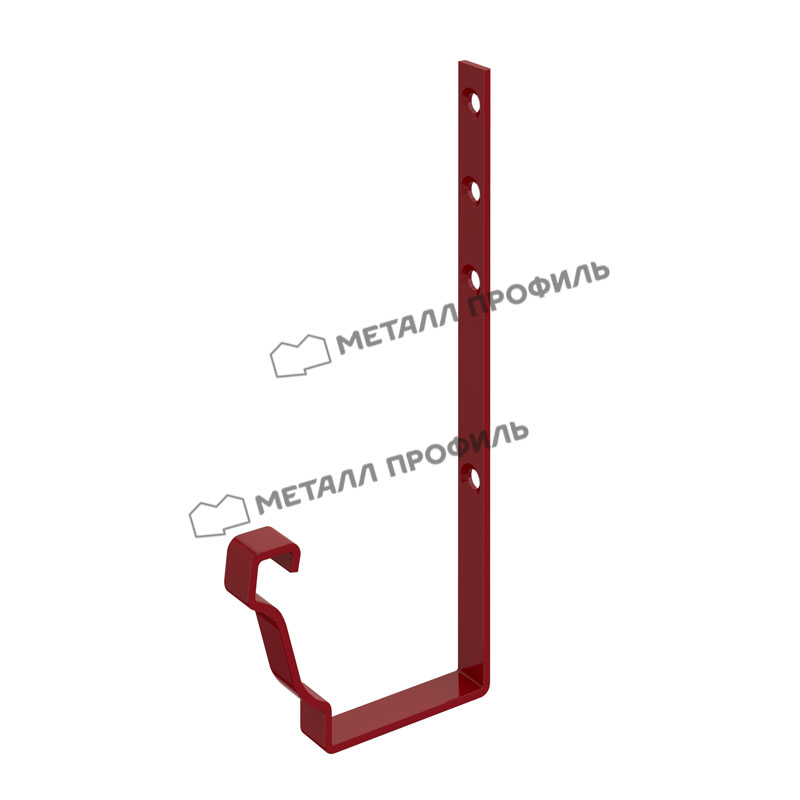

Держателььжелобаааааааа
Держатель желоба обеспечивает крепление желоба.

Держатель желоба изготовлен из однородной стали толщиной 4 мм, что обеспечивает максимальную надежность крепления.

Устанавливаются до монтажа карнизов и металлочерепицы.

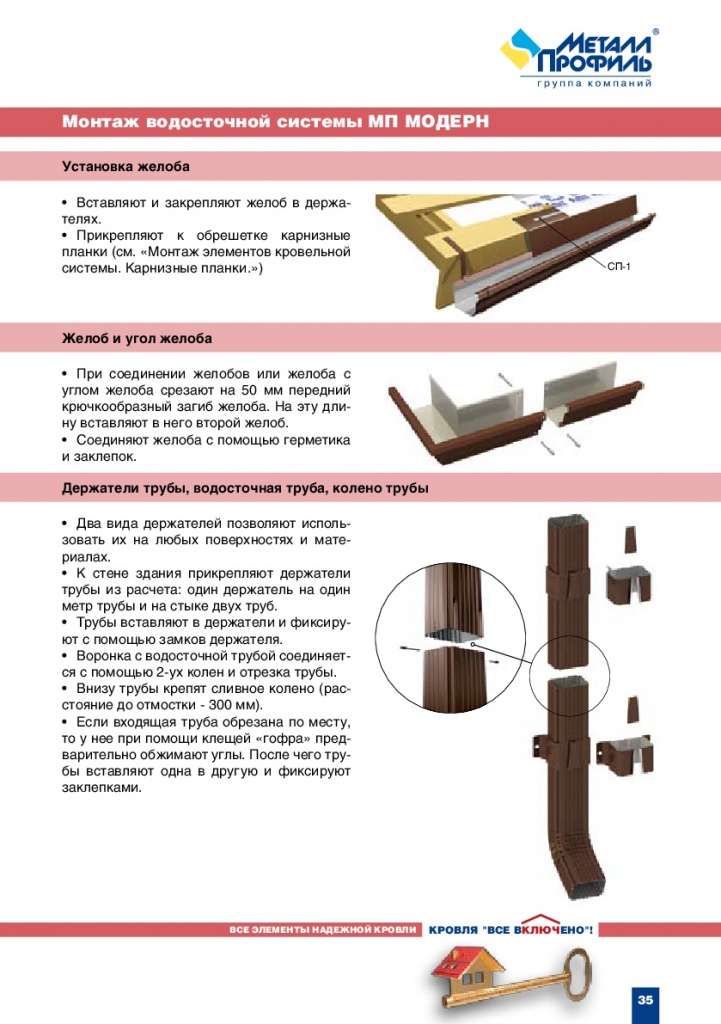

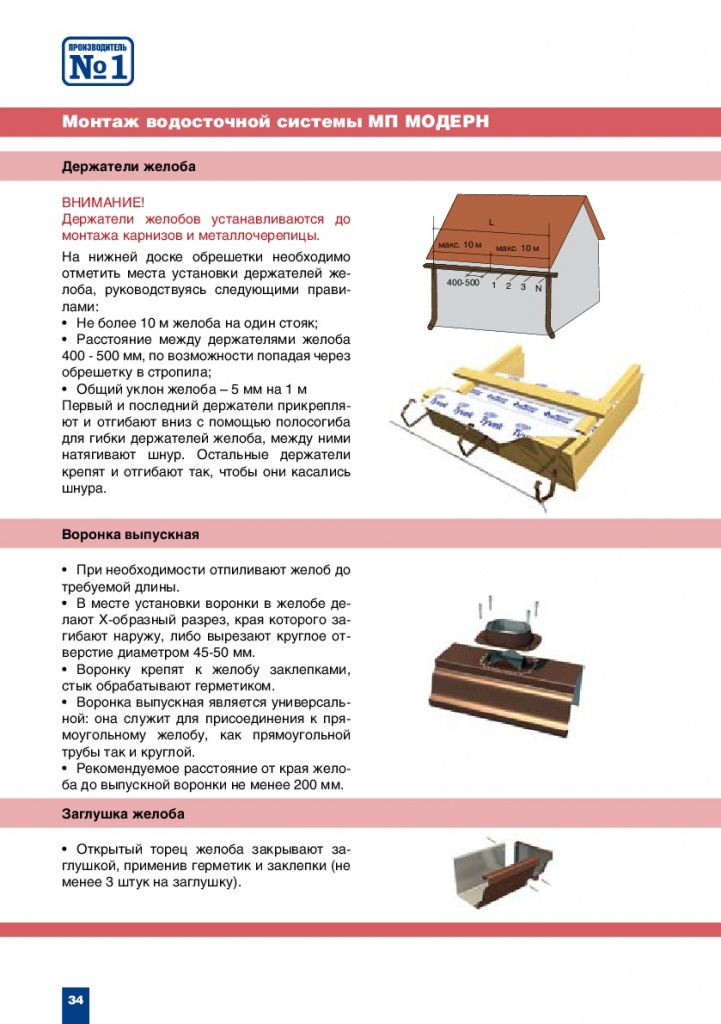

Монтаж водосточной системы МП Модерн

монтаж 1-2 модерн.jpg

монтаж 1-3 модерн.jpg
