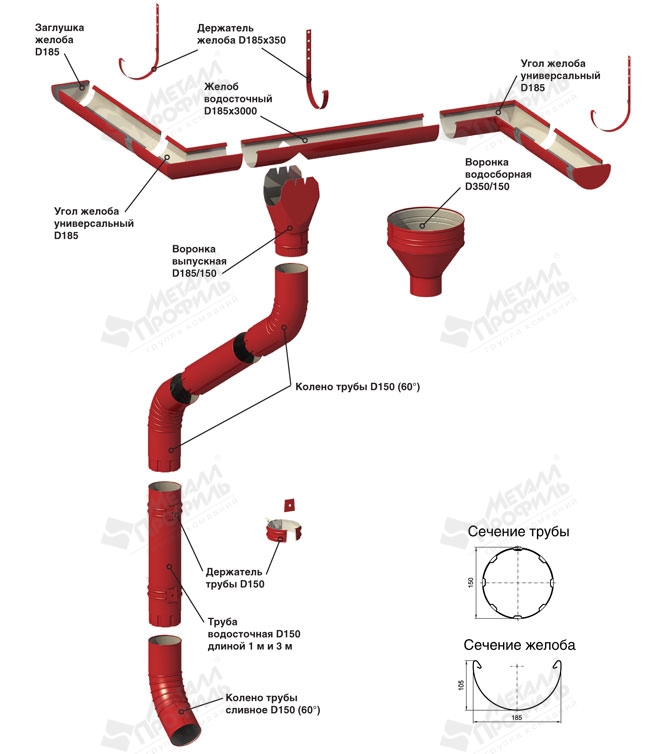

Схема водосточной системы МП Проект




1Схема водосточнй системы МП Проект.jpg





Элементы водосточной системы МП Проект

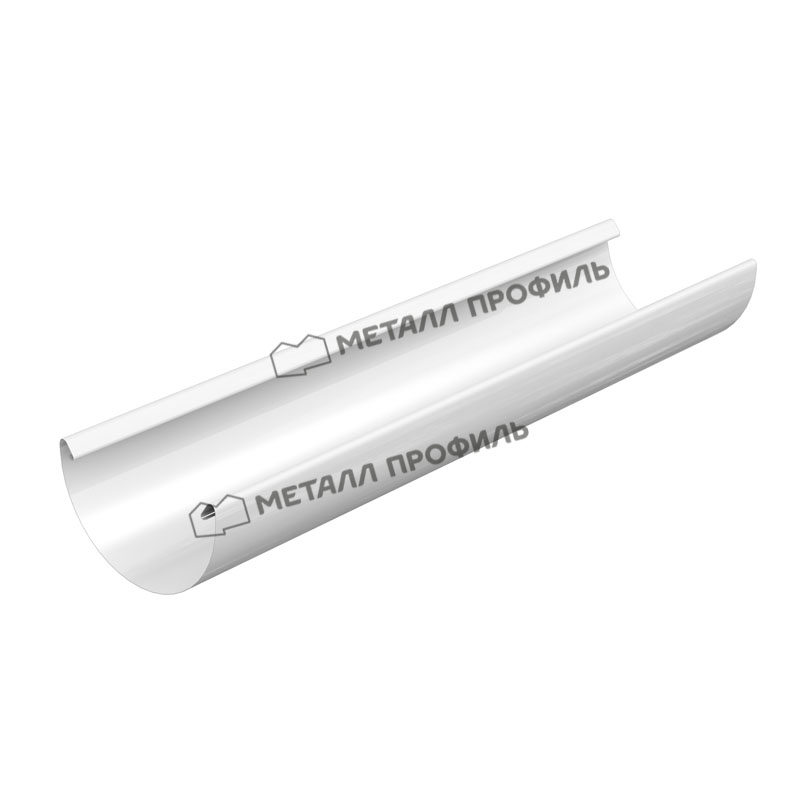

Желоб водосточный D185х3000
Желоб обеспечивает организованное направленное движение собранной воды с кровли вдоль ее карниза.

Увеличенный диаметр желоба D185 позволяет использовать водосточную систему на жилых и промышленных зданиях.

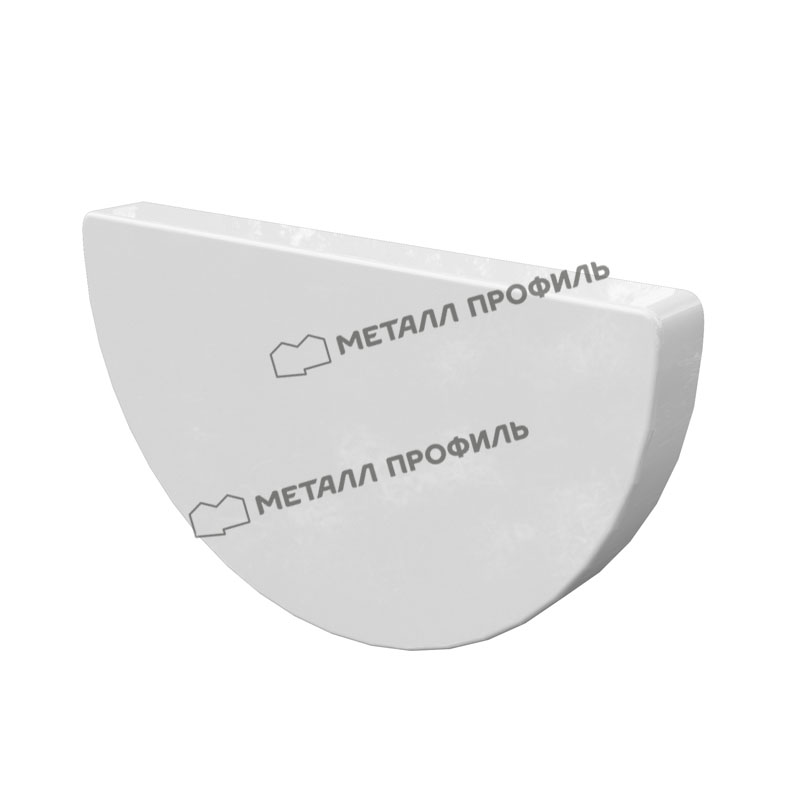

Заглушка желоба D185
Заглушка желоба предотвращает выход воды за пределы желоба в местах его окончания.

Обеспечивает жесткость и гереметичность желоба.

Заглушка желоба  позволяет достигнуть надежную  и герметичную фиксацию желоба без применения дополнительных герметизирующих материалов.

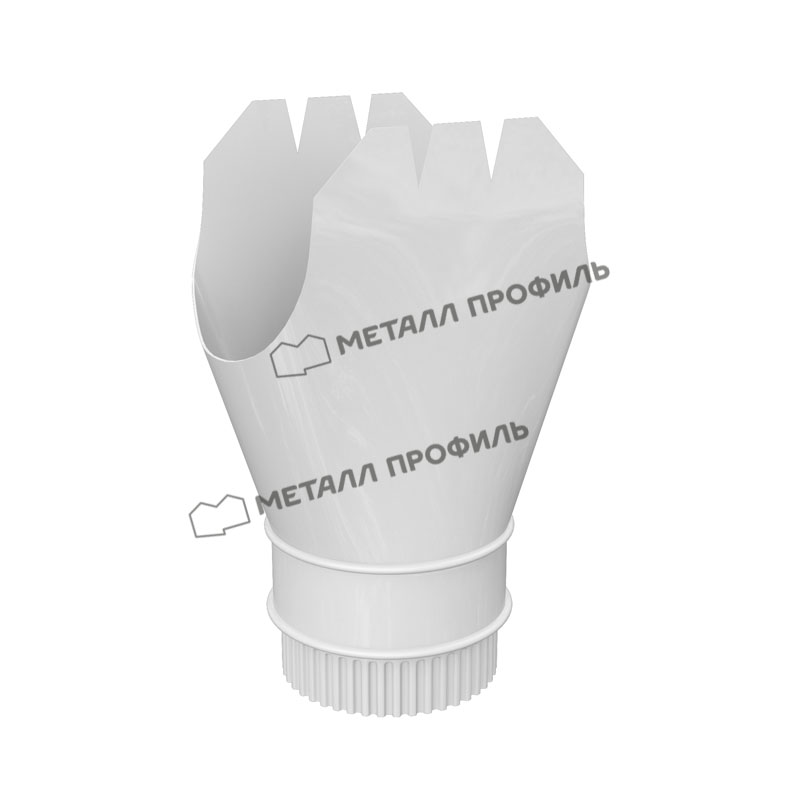

Воронка выпускная D185/150
Воронка выпускная организует точку слива воды из желоба в трубу в установленном месте.

Воронка выпускная имеет ужесточающее кольцо, которое придает исключительную надежность креплению.

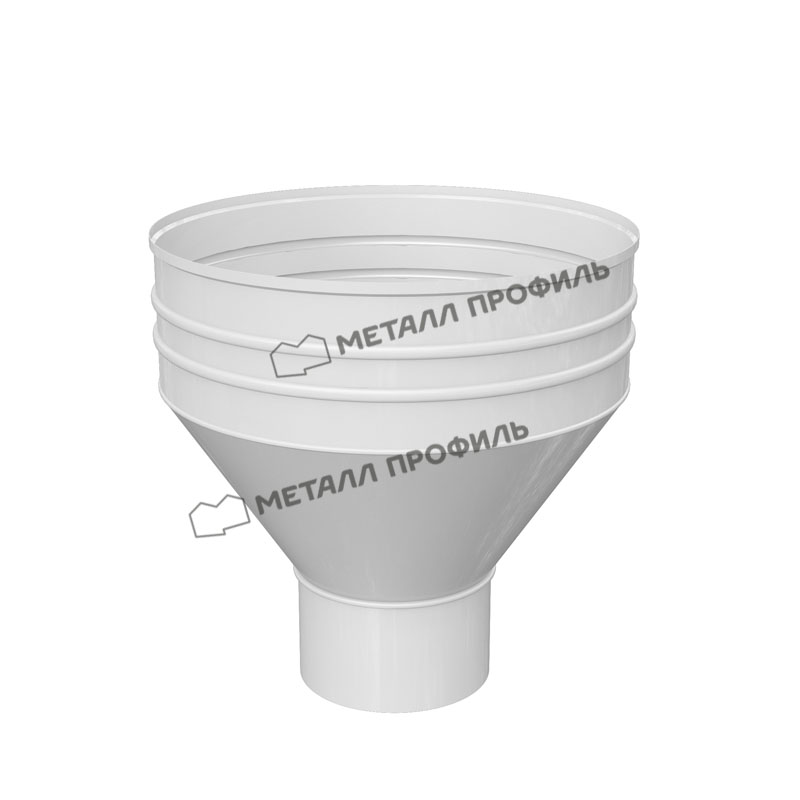

Воронка водосборная D350/150
Для сбора воды с фальцевой кровли и некоторых сложных видов кровли вместо желобов используется водосборная воронка.

Применяется на сложных кровлях, когда нет возможности организовать водосток посредством желоба.
Угол желоба универсальный
Угол желоба универсальный, используется для надежного сопряжения двух желобов между собой на углах карниза кровли.

Угол желоба изготовлен без сварных сопряжений, методом прессования (глубокая вытяжка), что придает ему дополнительную коррозийную и механическую стойкость.

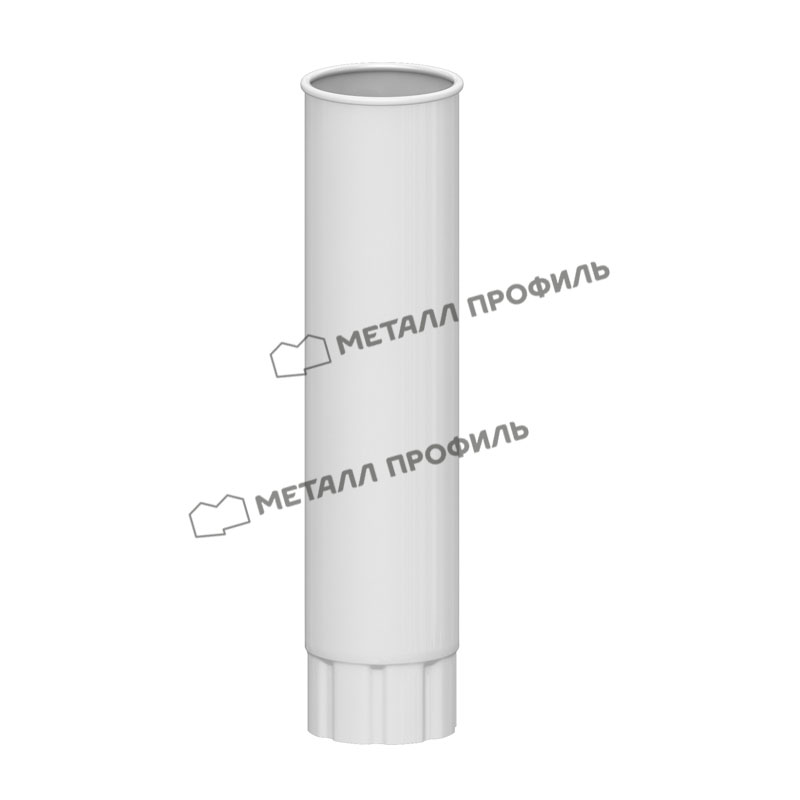

Труба водосточная D150
Водосточная труба диаметром 150 мм. и длиной 1м или 3м предназначена для обеспечения надежного и эффективного отвода воды с кровли.

Труба водосточная имеет диаметр D150, что позволяет обеспечить наибольшую пропускаемость осадков с большой площади кровли.

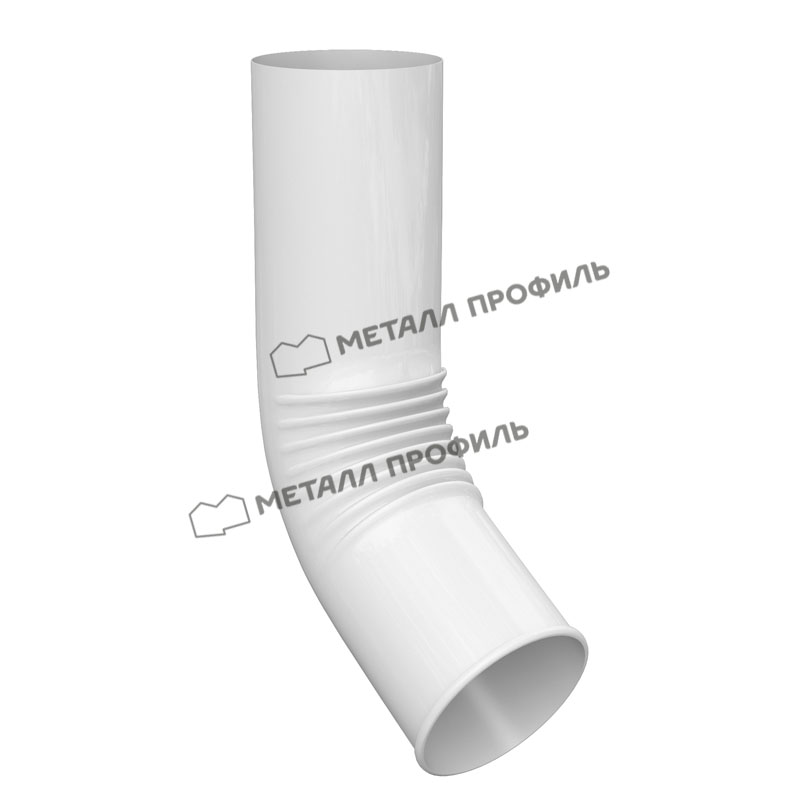

Колено трубы сливное D150 (60)
Колено трубы сливное D150 (60 ) обеспечивает отвод выходящей из трубы воды в сторону от отмостки дома и является декоративным ее завершением.

Колено трубы сливное изготовлено без сварных сопряжений, методом прессования (глубокая вытяжка), что придает ему дополнительную коррозийную и механическую стойкость.

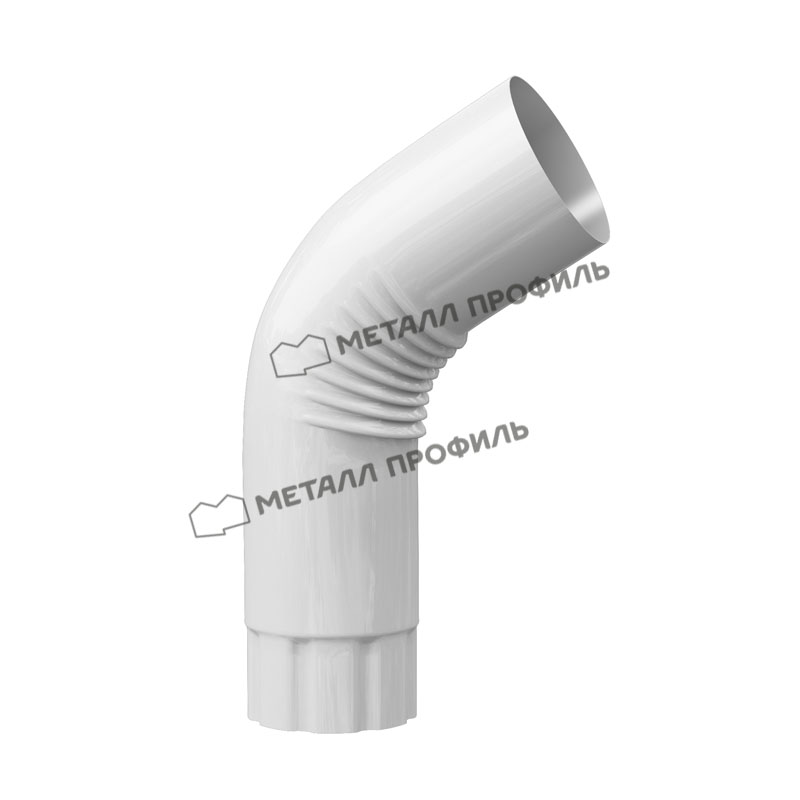

Колено трубы D150 (60)
Колено трубы D150 (60) позволяет трубе повторять контур рельефа фасада здания.

Колено трубы изготовлено без сварных сопряжений, методом прессования (глубокая вытяжка), что придает ему дополнительную коррозийную и механическую стойкость.

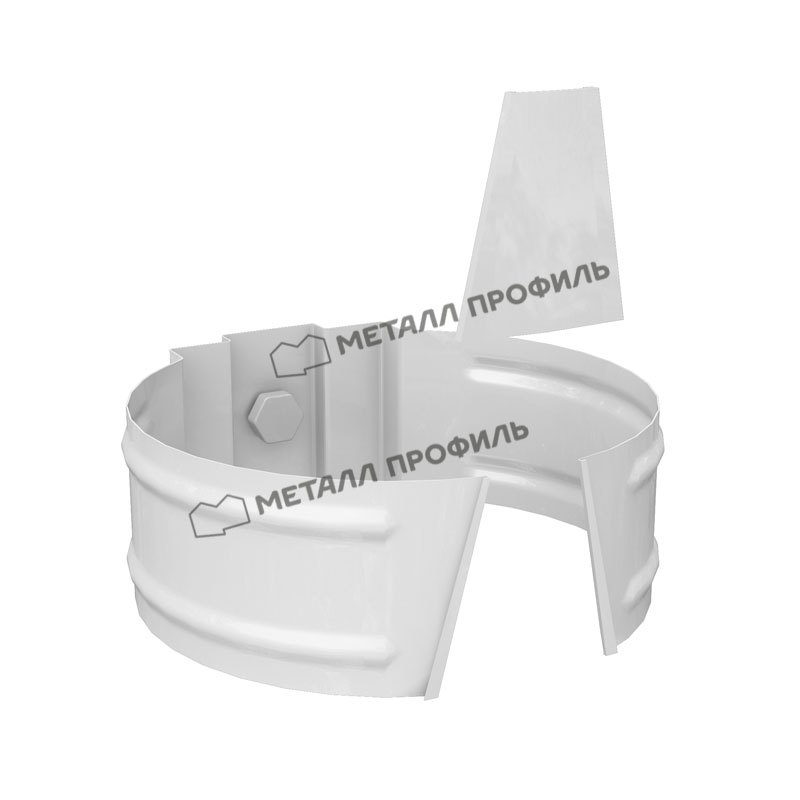

Держатель трубы на саморез
Держатель трубы на саморезе крепит трубу к стене здания.

Держатели трубы изготовлены из цельного листа стали с полимерным покрытием методом штампования и вырубки, что придает дополнительную прочность и надежность всей конструкции.

Изготовлен из стали 0,6.

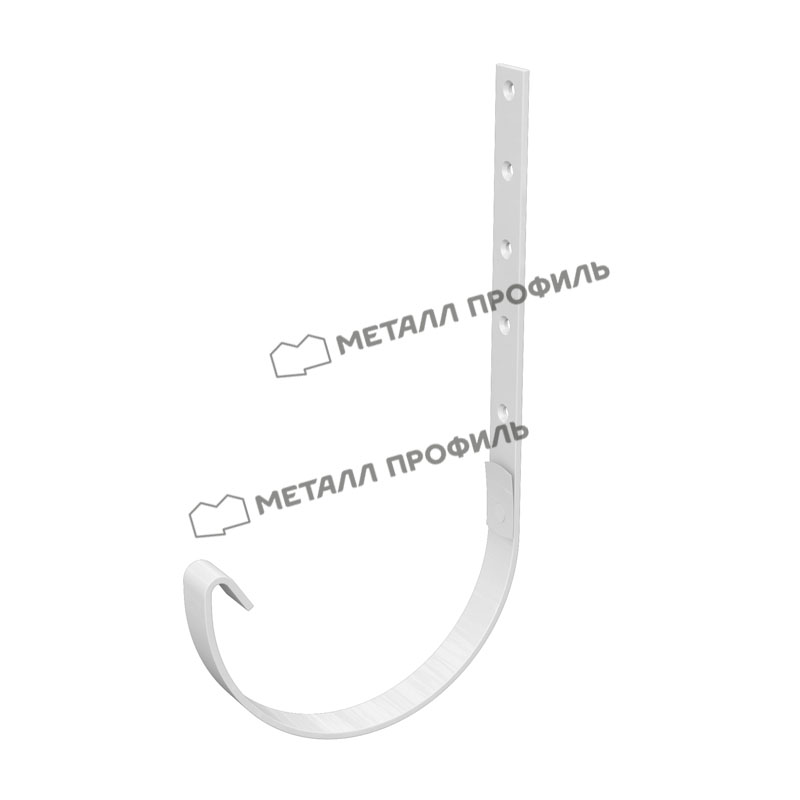

Держатель желоба
Держатель желоба обеспечивает крепление желоба.  Держатель желоба изготовлен из однородной стали толщиной 4 мм, что обеспечивает максимальную надежность крепления.

Устанавливаются до монтажа карнизов и металлочерепицы.

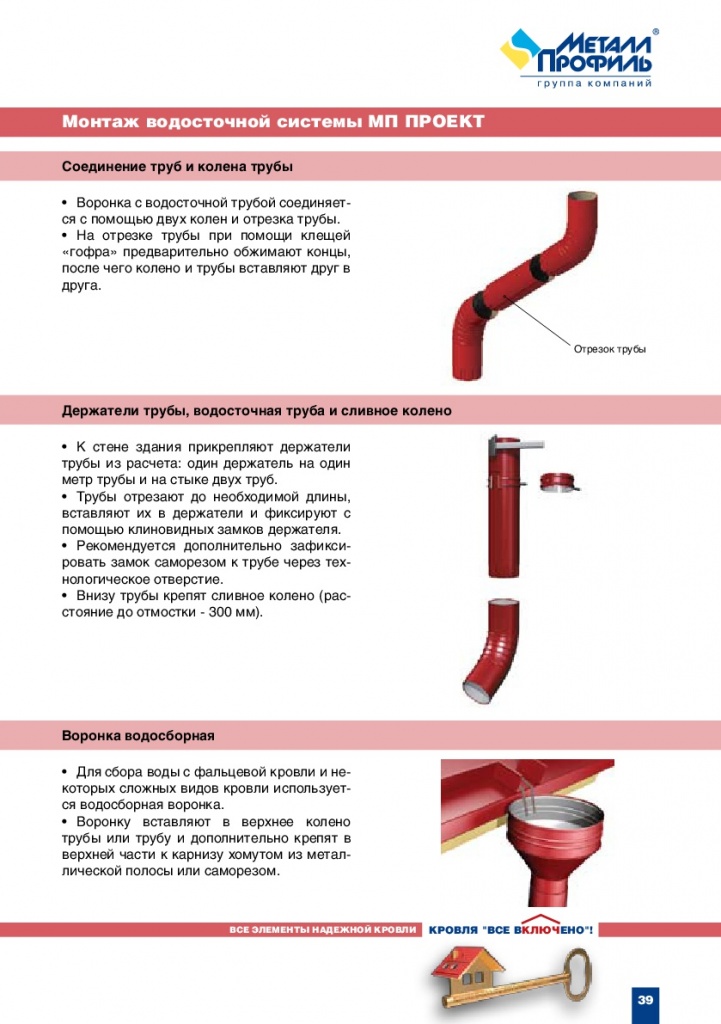

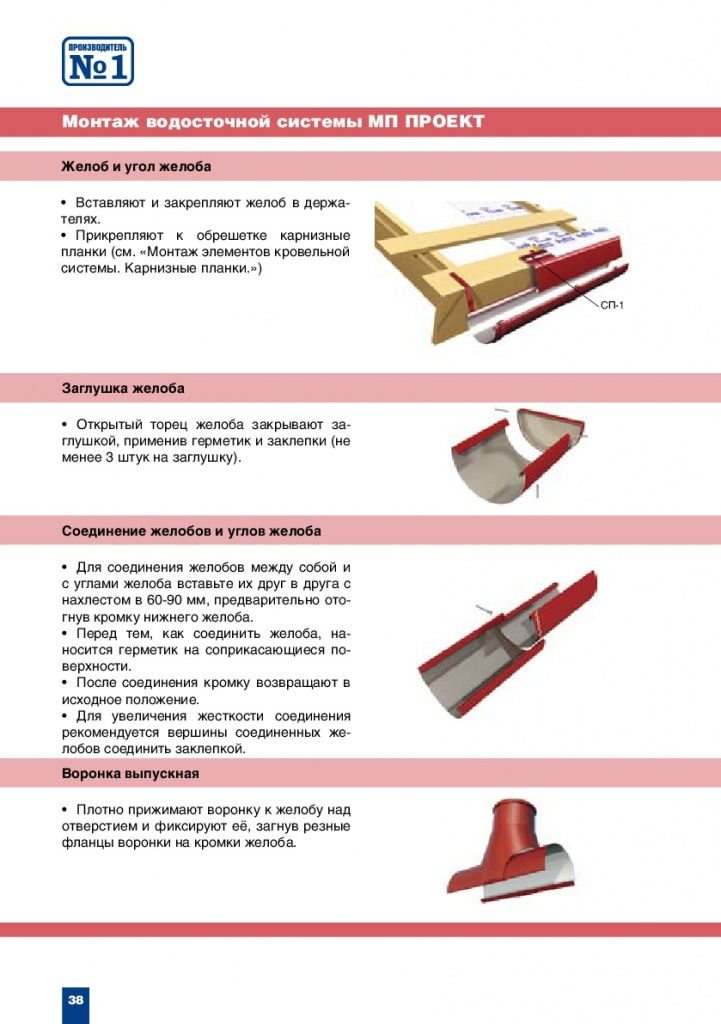

Монтаж водосточной системы МП Проект

монтаж проект 2.jpg

монтаж проект 3.jpg
монтаж проект 4.jpg
