Металлочерепица


Профили металлочерепицы МеталлПрофиль

  Металлочерепица МП Трамонтана.jpg   Монтекристо лист 3.jpg   Монтеррей.jpg   Супермонтеррей.jpg   макси.jpg
Трамонтана Монтекристо Монтеррей
Супер
Монтеррей
Макси





Виды покрытий металлочерепицы МеталлПрофиль



ПЭ.jpg Норман.jpg Викинг МП 0,45.jpg Викинг Е.jpg
Полиэстер
NormanMP VikingMP VikingMP Е 0,5




Пуретан.jpg Пурман.jpg Антикато.jpg ПЭ.jpg
 PURETAN PURMAN Granite CLOUDY Пластизол




Призма.jpg Агнета.jpg

Colorcoat Prisma  AGNETA






Сертификаты на продукцию МеталлПрофиль


Сетрификат соответствия2.jpg Санитарно-эпидемиологическое заключение.jpg Сертификат соответствия ISO.jpg Отказное пожарное письмо.jpg Сертификат соответствия.jpg
Санитарно-
эпидемио-
логическое
заключение
Сертификат
соответствия  стандарту
ИСО
Отказное
пожарное
письмо
Сертификат
соответствия на профилирован-

ную продукцию




Монтеррей Супермонтеррей макси
Монтеррей СуперМонтеррей Макси

Металлочерепица МП Монтеррей

Профиль Монтеррей

Высота профиля 14 мм
Шаг волны профиля 350 мм
    Толщина металла 0.4 - 0.5 мм

МП Супермонтеррей

Супермонтеррей

Высота профиля 21 мм
Шаг волны профиля 350 мм
   Толщина металла 0.4 - 0.5 мм

МП Макси

13 Макси.jpg

Высота профиля 21 мм
Шаг волны профиля 400 мм
   Толщина металла 0.4 - 0.5 мм

Карта цветов


RAL 8017 8017.jpg  RAL 8019 819.jpg

RAL 3003 3003.jpg  RAL 3005 3005.jpg

RAL 3009 3009.jpg  RAL 9002 9002.jpg

RAL 3020 3020.jpg  RAL 8004 8004.jpg

RAL 1018 1018.jpg  RAL 2004 2004.jpg

RAL 1014 1014.jpg  RAL 1015 1015.jpg

RAL 6005 6005.jpg RAL 6002 6002.jpg

RAL 5005 5005.jpg RAL 5002 5002.jpg

RAL 5021 5021.jpg RAL 7004 7004.jpg

RAL 7005 7005.jpg RAL 7024 7024.jpg

RAL 90069006.jpg  RAL 9003 9003.jpg


Доборные элементы – эстетичное и надежное оформление кровли.

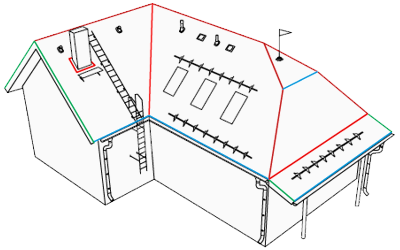

Доборные элементы кровли из металлочерепицы


Планки конька

Монтируется на верхние стыки кровельных скатов, закрывающих коньковый прогон. Поперечное сечение — угловое (плоский конек) или радиусное (круглый конек). Чтобы исключить задувание и попадание влаги со стороны фронтонов или свесов (для шатровой кровли), круглая планка закрывается заглушкой конька: простой или конусной.
Планка круглого конька R110х2000.jpgПланка конька плоского 150х150х2000, 120х120х2000, 190х190х2000.jpg

Планка круглого конька R110х2000
Планка конька плоского 150х150х2000, 120х120х2000, 190х190х2000

Заглушки для круглого конька

Конусная заглушка круглого конька.jpg Простая заглушка круглого конька.jpg


Конусная заглушка круглого конька
Простая заглушка круглого конька

Планки ендовы

Монтируются на внутренних стыках скатов кровли сложной конфигурации: нижняя планка — под кровельный материал, верхняя (декоративная) — поверх него. Предназначены для герметизации и повышения эффективности отвода дождевой и талой воды.
Верхняя планка ендовы 76х76х2000.jpgНижняя планка ендовы 298х298х2000.jpg

Верхняя планка ендовы 76х76х2000
Нижняя планка ендовы 298х298х2000

Торцевые планки

Исключают отрыв крепежа кровельного материала ветром со стороны фронтонов. Защищают подкровельное пространство от осадков и переохлаждения, предотвращают выветривание утеплителя.
Планка торцевая 95х120х2000 в Москве.jpgТорцевая планка 135х145х2000.jpgПланка торцевая 90х115х2000 в Москве.jpg


Планка торцевая 95х120х2000
Торцевая планка
135х145х2000
Планка торцевая 90х115х2000

Карнизные планки

Закрывают карнизные свесы от ветра, косого дождя, подъема жидкости в желобах водосточной системы.
Карнизная планка 100х69х2000.jpg
Карнизная планка 100х69х2000


Планки примыкания

Применяются для герметизации и оформления мест соединения кровельного покрытия со стенами, организации фартука вокруг печных труб. Включают нижние и верхние планки, которые монтируются до и после монтажа кровельного покрытия соответственно.
Верхняя планка примыкания 250х147х2000.jpgНижняя планка примыкания 250х122х2000.jpg

Планка примыкания верхняя
Нижняя планка примыкания 250х122х2000

Внутренние и наружные углы

Угловые планки используются как вспомогательные элементы при подшивке фронтонов и карнизных свесов, организации угловых соединений стеновых панелей с софитами и т. д.
Верхняя планка примыкания 250х147х2000.jpgПланка наружного угла 115х115х2000.jpg
Планка внутреннего угла 115х115х2000
Планка наружного угла 115х115х2000

Планка снегозадержателя

Планки, монтируемые поверх кровельного материала и предназначенные для предотвращения лавинообразного схода снежных масс. Снижают вероятность повреждения водосточных лотков, минимизируют риск травмирования и повреждения имущества падающим снегом и наледью.
Планка снегозадержателя 95х65х2000 в Москве.jpg

Планка снегозадержателя 95х65х2000

Планки карнизного свеса

Планка карнизного свеса 180х50х2000 в Москве.jpg Планка карнизного свеса 200х30х2000 в Москве.jpg

Планка карнизного свеса 180х50х2000
Планка карнизного свеса 200х30х2000















Инструкция по монтажу кровельной системы
МеталлПрофиль (2017 год)


 ⁠Буклет Инструкция по МОНТАЖУ.jpg Скачать инструкцию по монтажу металлочерепицы МеталлПрофиль




• Профилированные листы и металлочерепица должны грузиться на ровное прочное основание кузова. Длина кузова не должна быть меньше длины пачек с профилированными изделиями.

• Во время транспортировки необходимо обеспечить защиту продукции от перемещения и механического повреждения.

• Рекомендуемая скорость транспортного средства - до 80 км/ч.

• Необходимо избегать резких разгонов и торможений.

Погрузочно-разгрузочные работы

img114.jpg • Погрузка и выгрузка пачек с профилированными изделиями должна осуществляться при помощи подъемной техники с мягкими стропами, при длинах пачек более 5 метров – с помощью траверс.

• При ручной разгрузке необходимо привлечение достаточного количества рабочих (из расчета 1 человек на 1.5-2 м.п. листа), но не менее 2-х человек.

• Поднимать и переносить листы необходимо аккуратно в вертикальном положении, не допуская сильных перегибов.

• Запрещено бросать листы и тащить их волоком.

Хранение

img122.jpg • Условия хранения при воздействии климатических факторов должны соответствовать условиям 3 по ГОСТ 15150 (неотапливае
мые помещения без прямого воздействия на профили солнечных лучей и дождя).

• Пачки профилей в заводской упаковке необходимо уложить на ровном месте на брусья 50х150 мм с шагом 0.5 м.

• При хранении более 1 месяца листы следует распаковать и переложить одинаковыми рейками (штабель до 70 см высотой).

Подъем листов на кровлю

img126.jpg • Поднимать листы на кровлю рекомендуется специальной меха-низированной техникой с использованием траверс и мягких строп.

• Возможно поднимать листы на кровлю с помощью лаг, которые устанавливаются от края крыши до земли.

• При подъеме листов на высокую кровлю в верхнем торце про-филя (в месте, которое впоследствии будет закрыто коньком) пробиваются два отверстия, а затем с помощью крюков и текс-тильных ленточных строп осуществляется подъем. Подъем должен осуществляться по одному листу.

• Не следует поднимать листы на кровлю в ветреную погоду, т.к. в этом случае велика вероятность повреждения профилированных листов.

Контрольные обмеры

38.png Во время установки стропил рекомендуется осуществлять конт-рольный обмер скатов крыши, так как в процессе строительства возможны отклонения от проекта.
ВНИМАНИЕ! При отклонении от плоскостности возможна
нестыковка листов.
Проверить:
• прямоугольность скатов крыши, измерив диагонали скатов (разница диагоналей не более 20 мм).
• плоскостность скатов крыши (уровень, шнур),
максимальное отклонение на 5 м ± 5 мм.

Важно знать!

23.jpg Металлочерепицу и профнастил рекомендуется укладывать на кровлю с уклоном не менее 12°.
img134.jpg Кромки листов острые, поэтому при работе нужно всегда использовать перчатки.


Не допускается эксплуатация изделий с защитной пленкой после монтажа. Пленка снимается в процессе монтажа во избежание ее «прикипания» к полимерному покрытию.




Перемещение по листам во время монтажа должно происходить аккуратно, в мягкой обуви, наступая в прогиб волны в местах расположения обрешетки.



Стружки, образовавшиеся при вкручивании саморезов, необходимо аккуратно смести с поверхности изделия щеткой, иначе они заржавеют и испортят покрытие.

Загрязненные участки покрытия очистить мягкой щеткой, промыть слабым мыльным раствором.

Места срезов, сколов и повреждений защитного слоя, во избежание возникновения коррозии, необходимо обработать ремонтной эмалью для полимерных покрытий AkzoNobel (cм. инструкцию на обратной стороне баллончика).

Во время работ необходимо соблюдать действующие правила техники безопасности и охраны труда.


Категорически запрещено использовать углошлифовальную машину с абразивным кругом («болгарку»), т.к. выжигается не только полимерное покрытие, но и цинк, в результате чего начинается бурный процесс коррозии.

Устройство кровли

Более 25% теплопотерь в доме идут через кровлю, поэтому к ее утеплению нужно подходить  особенно тщательно. Требуется подобрать необходимую толщину слоя теплоизоляции, обеспечить ее защиту от влаги и достаточную вентиляцию подкровельного пространства.
При увлажнении теплоизоляции всего на 5% её теплотехнические характеристики ухудшаются более чем в 2 раза. Это приводит к промерзанию крыши, образованию наледей на кровельном покрытии, гниению стропил и обрешетки, появлению плесени, порче внутренней отделки помещений.

Влага в теплоизоляцию может попадать:

• с внутренней стороны кровельного покрытия (конденсат);

• со стороны внутреннего помещения (испарение);

• из-за дефектов монтажа.

Теплая кровля. Жилой (мансардный) этаж

1.jpg • По стропилам укладываются гидроизоляционные мембраны Tyvek® или Delta®, не теряющие своих свойств при соприкосновении с утеплителем.

• Непосредственно под гидроизоляцией в плоскости стропил размещается теплоизоляция.

• Со стороны помещения теплоизоляция защищается пароизоляционной мембраной или пленкой, стыки которой герметично проклеены соединительными лентами СП-1, Tyvek® или Delta®.

• Жилое помещение - мансарда обшивается досками, ОСП и т.п.

• Для эффективного смешения потоков воздуха, рекомендуется устраивать под коньком кровли «холодный треугольник». Это позволит устанавливать выходы подкровельной вентиляции не в каждом стропильном пролете, а гораздо реже.
2.jpg Для уменьшения образования конденсата на холод-ной нижней поверхности листов следует обеспечить движение воздуха от карниза до конька между кровельным покрытием и гидроизоляционной мембраной, не создавая помех для притока воздуха через щели в подшивке карниза и выхода воздуха под коньком (и через специальные вентиляционные выходы).

Для защиты теплоизоляции от влаги применяются специализированные гидроизоляционные и пароизоляционные мембраны и пленки, создаются условия для вентиляции подкровельного пространства.

Холодная кровля. Нежилое (чердачное) помещение

3.jpg • По стропилам укладывается гидроизоляционная пленка или мембраны Tyvek® Solid, Tyvek® Supro или Delta®-Vent N Plus.
• Теплоизоляция располагается горизонтально по по-толку дома так, что чердакостается холодным (нежилым).

• Со стороны помещения теплоизоляция защищается пароизоляционной мембраной или пленкой AirGuard, Delta®, ROOFBOND, Н96, Н110, стыки которой герметично проклеены лентой СП-1, Tyvek® или Delta®.

Для вентиляции чердачного помещения необходимо обеспечить приток воздуха через щели в подшивке карниза и выход воздуха через слуховое окно и под коньком, а также через специальные вентиляционные выходы.

При нанесении на металлочерепицу антиконденсатного покрытия гидроизоляционную пленку можно не использовать.

Монтаж элементов кровельной системы

Теплая кровля: монтаж гидроизоляции



• В варианте теплой кровли используют гидроизоляционные мембраны Delta®-Vent NPlus, Delta®-Maxx Plus, Tyvek® Soft, Tyvek® Solid и Тyvek® Supro. Мембраны Tyvek® Solid и Tyvek®Supro монтируются маркировкой наружу, Tyvek®Soft устанавливается любой стороной.

• В ендовах, перед монтажом основной гидроизоляции, раскатывают рулон гидроизоляционной мембраны сверху вниз на всю длину ендовы.

• Рулоны основной гидроизоляционной мембраны раскатывают по стропилам горизонтально (без провиса), начиная от карниза к коньку с нахлестом в 150 мм, таким образом, чтобы место стыка рулонов приходилось на стропила.
На мембраны Tyvek® Supro, Delta®-Maxx Plus и Delta®-Vent N Plus нанесена специальная клейкая лента для соединения полотен по длине.

• В примыканиях и ендовах обязательно проклеивают стыки гидроизоляционных мембран соединительной лентой СП-1, Tyvek® или Delta®.

• Фиксируют мембрану спадающими деревянными брусками (см. раздел «Обрешетка под кровельное покрытие», стр. 15). Холодная кровля: монтаж гидроизоляции

Холодная кровля: монтаж гидроизоляции

4.jpg • В варианте холодной кровли применяют как гидроизоляционные мембраны Tyvek® Solid, Tyvek® Supro, Delta®-Vent N Plus или Delta®-MaxxPlus, так и гидроизоляционные пленки Д96 Сильвер и Д110 Стандарт. Мембраны и пленки укладывают логотипом наружу. Переворачивание не допускается, так как при этом материал теряет свои свойства. Ошибка: текст больше 50 килобайт

• Пленки Д96 и Д110 укладывают с небольшим провисом (около 20 мм) для стока конденсата. При использовании мембран провис не нужен.

• Рулоны гидроизоляции раскатывают по стропилам, начиная от карниза к коньку, с нахлестом в 150 мм и фиксируют спадающими деревянными брусками (контробрешеткой). Стык рулонов должен приходиться на стропила.

Обрешетка под кровельное покрытие






ВНИМАНИЕ!
Обрешетку всегда монтируют сверху, над гидроизоляционным материалом, через контррейку, фиксирующую гидро-изоляционную мембрану или пленку, вдоль стропил.

• Контробрешетку выполняют из обработанных антисептиком брусков сечением 50х50 или 32x50 мм; обрешетку — из досок
32х100 и 50х100 мм (величины ориентировочные).

Для монтажа металочерепицы:

• К стропилам поверх гидроизоляции от конька к карнизу прибивают спадающие бруски контробрешетки 50х50 (32х50) мм.

• Поверх контробрешетки с заданным шагом (см. рисунки) горизонтально крепят доски обрешетки 32х100 мм.

• Для предотвращения «перелома» первой волны металло-черепицы вдоль карнизного свеса крепят доску обрешетки на 10-15 мм толще остальных (например, 50х100 мм).

ВНИМАНИЕ!
Если расстояние между стропилами превышает 1000 мм, используют более толстые доски обрешетки или меньший шаг обрешетки.

• В ендовах и под кровельным ограждением необходимо устанавливать сплошную обрешетку.

Для монтажа профнастила:

• К стропилам поверх гидроизоляции от конька к карнизу прибивают спадающие бруски контробрешетки 50х50 (32х50) мм.

• Поверх контробрешетки с шагом 500 мм горизонтально крепят доски обрешетки 32х100 мм.

Обрешетка под конек


img264.jpg • Для последующего крепления коньковой планки по сторонам от конька прибивают по две дополнительные доски.

Обрешетка на торцах кровли

img266.jpg • Под торцевые планки устанавливают доски, высота которых больше рядовой обрешетки на высоту профиля металлочерепицы или профнастила.

Обрешетка под кровельное ограждение

8.jpg • Кровельное ограждение должно быть установлено выше карнизного свеса, примерно на уровне несущей стены.
• В местах установки кровельного ограждения обязательна сплошная обрешетка, которая устраивается путем добавления досок между рядовой обрешеткой.

Обрешетка под переходные мостики и снегозадержатели

9.jpg Снегозадержатели необходимо устанавливать выше карнизного свеса, над несущей стеной.
• Для всех видов металлочерепицы переходные мостики и снегозадержатели устанавливаются на существующую обрешетку.
• Для профнастилов при шаге обрешетки 500 мм добавляется дополнительная доска обрешетки через 400 мм.

Максимальная длина ската от конька до снегозадержателя в зависимости от снегового района



Монтаж элементов кровельной системы

10.jpg ВНИМАНИЕ!
Места ендов и примыканий традиционно самые слабозащищенные места устройства крыши. К их устройству надо подходить особенно внимательно!
• В месте внутреннего стыка скатов к сплошной обрешетке крепят саморезами планку ендовы нижнюю.
• При стыковке планок делают нахлест около 100-150 мм (в зависимости от угла наклона крыши) с герметизацией стыка. Затем, предварительно разметив и подрезав, укладывают листы металлочерепицы или профнастила.  Сверху на стык листов монтируют декоративный элемент – планку ендовы верхнюю.

Примыкания

22.jpg • Для герметичного примыкания кровли к печным трубам или стенам на скате крыши организуют внутренний фартук из планок примыкания нижних. Планку прикладывают к стенкам трубы и отмечают верхнюю кромку планки на стенке. Затем по намеченной линии пробивают штробу. После штробления пыль убирают, а штробу промывают водой. Установку внутреннего фартука начинают с нижней стенки трубы.

• Планку примыкания нижнюю подрезают по месту, устанавливают и закрепляют саморезами. Таким же образом фартук монтируют по остальным стенкам, не забывая делать нахлесты около 150 мм, чтобы исключить возможность протечек.  Вставленный в штробу край планки герметизируют с помощью герметизирующей ленты BIGBAND.  Затем под нижний элемент внутреннего фартука заводят плоский лист с отбортовками - галстук, предназначенный для стока воды.  Галстук направляют либо в ендову, либо вниз до карниза крыши. Затем монтируются листы кровельного покрытия.  После чего монтируют планки примыкания верхние, которые крепят непосредственно к стене, не заводя в штробу.

Карнизные планки


• До устройства карнизной планки закрепляют держатели желоба и устанавливают желоб (см. инструкцию по монтажу водосточной системы). Прикрепляют к обрешетке планку карнизную: ее нижний край должен перекрывать край желоба. Планки крепят оцинкованными саморезами с шагом 300 мм и нахлестом по длине 50-100 мм.

Софит Lбрус перфорированный

img294.jpg • Подшивка крыши софитом «Lбрус- 15х240» может выполняться самостоятельно, при наличии элементарных строительных навыков. Софит располагают поперек карнизного свеса. Для крепления используют специальные планки и саморезы (заклепки). Нарезку софита по длине осуществляют ин- струментом для резки металла (применение болгарки запрещено).

Возможно 2 варианта монтажа софитов «Lбрус».

img292.jpg 1 вариант

Монтаж с помощью планки карнизного свеса сложного.

Его основным преимуществом является скрытое крепление софита. Первоначально закрепляются бруски на карнизном свесе. Планка карнизного свеса закрепляется с помощью саморезов. Софиты «Lбрус» вставляются в планку кар- низного свеса, а второй стороной закрепляются с помощью самонарезающих винтов.

2 вариант

Монтаж начинается от стены дома, установкой планки, в которую вставляют Софит «Lбрус-15х240». Фиксируют софит, прикрепив к карнизной доске планкой карнизного свеса. В местах примыкания софитов на углах здания монтаж ведется с помощью планки стыковочной сложной.

Монтаж мансардных окон

img302.jpg • Система монтажа окон позволяет устанавливать их на обрешетку. Если размер окна не совпадает с расстоянием между стропилами, необходимо частично изменить стропильную конструкцию. Проем в кровле должен превышать размер планируемого к установке окна на 70 мм по ширине и высоте.

• Подробно технология монтажа описана в инструкции, которая прилагается к каждому окну.

Резка листов металлочерепицы или профнастила

img300.jpgКаждый лист подрезается в индивидуальном порядке. Для резки листов используют специальные инструменты (см. Инструменты для резки металла). Перед обработкой лист следует положить на устойчивое основание. По окончании работ аккуратно смести с поверхности листа металлические опилки. «Треугольники», оставшиеся после наклонных резов, можно использовать на второй скат только для листов симметричного профиля (С-21х1000, НС-35х1000), для металлочерепицы использовать их не удастся.

Укладка листов металлочерепицы

11.jpg При длине листов металлочерепицы, равной длине ската (рис. А)
• Первый лист металлочерепицы выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька. При этом вынос листа относительно карниза составляет около 50 мм.

• Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.

• Третий лист монтируют аналогично второму. Скрепленные между собой три листа выравнивают параллельно карнизу крыши.

• Листы соединяют саморезами в верхнюю часть бокового нахлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего первый лист у конька крыши.

При длине листов металлочерепицы меньше длины ската осуществляется их стыковка по длине (рис. Б).

• Листы 1-4 соединяют и выравнивают по торцу крыши.

Крепление листов металлочерепицы




13.jpg Крепление листов металлочерепицы осуществляется саморезами 4.8х28 (4.8х35) с ЭПДМ-прокладкой и цветной головкой. Ко- личество саморезов 6-8 шт. на кв.м.

• Низ листа металлочерепицы прикрепляют саморезами в прогиб волны в местах прилегания к обрешетке через волну.

• Следующие ряды саморезов вкручивают в шахматном порядке через одну волну

Торцевые планки

14.jpg •  На торцы крыши устанавливают планки торцевые. Их закрепляют через 500-600 мм сбоку саморезами 4.8х28 (4.8х35) и сверху саморезами 4.8х70 (4.8х80).

• Нахлест между планками 50 мм, при необходимости планки подрезают.

Коньковые планки

15.jpg • Планки конька бывают плоские или круглые.

• Монтаж планки конька круглого начинают с крепления саморезами или заклепками к ее торцу конусной (для шатровой кровли) или простой заглушки.
16.jpg • Для планки конька плоского заглушек не требуется.

• Под конек укладывают фигурный уплотнитель с предва-рительно освобожденными вентиляционными отверстиями или уплотнитель универсальный х2000 (воздухопроницаемый), на который монтируют планку конька плоского или круглого, закрепляемую коньковыми саморезами 4.8х70 (4.8х80) через одну волну металлочерепицы. Между планками конька делают нахлест 100 мм.

Монтаж кровельных манжет и антенных выходов

img378.jpg • Манжеты силиконовые кровельные Профи и антенные выходы предназначены для герметизации кровли при монтаже дымоходов, систем вентиляции, электрических выходов, ТВ- антенн, мачт.

• Перед установкой манжеты в мембране прорезается отверстие, соответствующее диаметру трубы. Верхушку антенного выхода срезают оставляя отверстие на 20% меньше диаметра трубы. Силиконовая манжета надевается на трубу. Антенные выходы натягиваются на основание монтируемого элемента.

• Фланец выравнивается по форме кровли. Стыки промазываются силиконовым герметиком и закрепляются саморезами 4.8х28 (4.8х35) к кровле. Для дополнительной герметизации рекомендуется использовать ленту BIGBAND.

Монтаж выхода вентиляции Металл Профиль и вентиля KTV ∅110 на металлочерепицу МП Монтеррей


17.jpg Монтаж производится только на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси, желательно не далее чем в 60 см от конька. Для обеспечения беспрепятственного движения воздуха от карниза до конька выходы вентиляции устанавливают в каждом стропильном пролете. Если под коньком устроен «холодный треугольник», выходы вентиляции можно устанавливать гораздо реже (из расчета один выход вентиляции на 60 кв. м кровли).

Для установки необходимо:

• Очертить и вырезать отверстие в кровельном материале по шаблону.

18.jpg • Если применяется вентиль КТV ∅110, то по периметру отверстия необходимо нанести силиконовый герметик.

• Для выхода вентиляции Металл Профиль дополнительная герметизация не требуется, т.к. бутиловый герметик уже нанесен.

• Закрепить выход вентиляции Металл Профиль или вентиль КТV ∅110 к металлочерепице саморезами 4.8х28 (4.8х35).

• В комплект с выходом вентиляции Металл Профиль входит подробная инструкция по монтажу на русском языке.

Монтаж выхода канализации и выхода вытяжки Vilpe на металлочерепицу МП Монтеррей


31.png Монтаж производится только на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси.

Для установки необходимо:

• Наметить место установки проходного элемента, просверлить отверстие в металлочерепице и гидроизоляции для определе- ния места установки уплотнителя гидроизоляции.

32.png • Снаружи на верхней части волны металлочерепицы очертить и вырезать отверстие по шаблону проходного элемента.

• Снять лист металлочерепицы.

• По метке в гидроизоляции очертить и вырезать контур отверстия под уплотнитель гидроизоляции.

• Нанести герметик на уплотнитель гидроизоляции, установить его на гидроизоляцию и прикрепить саморезами к обрешетке.

• Установить лист металлочерепицы на место.
33.png • Установить и закрепить проходной элемент к металлочерепице саморезами, предварительно нанеся герметик.

• В проходной элемент вставить выход вытяжки или канализации, закрепив его саморезами к проходному элементу.

• Соединить выход вытяжки с воздуховодом напрямую, а выход канализации – с канализационным стояком, используя гоф- рированную трубу.

• В комплект выхода канализации и выхода вытяжки Vilpe входит подробная инструкция по монтажу.

Монтаж выхода универсального Металл Профиль на металлочерепицу МП Монтеррей и профнастилы


19.jpg • Выходы универсальные Металл Профиль используются в качестве вентиляции подкровельного пространства и выхода вытяжки. Для установки выхода универсального Металл Профиль на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси необходимо:

• Очертить и вырезать отверстие на металлочерепице по шаблону на уровне воздуховода.

• Закрепить выход универсальный к металлочерепице саморезами, предварительно нанести герметик в случае отсутствия бутилового уплотнителя.

• Если выход универсальный используется в качестве выхода вытяжки, то необходимо дополнительно использовать изолированную трубу.

• Второй конец изолированной трубы соединяют с воздуховодом напрямую или через гофрированную трубу.

• Место прохождения вентиляции через гидроизоляцию и пароизоляцию необходимо проклеить соединительной лентой СП-1, Tyvek® или Delta®.

Монтаж выхода МП MAXI на металлочерепицу

img406.jpg Выходы МП MAXI ∅110-125 используются в качестве вентиляции подкровельного пространства и выхода вытяжки.

Высота вентиляционного выхода МП МАХI – 77см.
Высота над уровнем кровли – 50 см.
Производится из ударопрочного полистирола.
Преимущества:

Простота монтажа: колпак в сборе (не нужно монтировать отдельно), проходной элемент имеет монолитную конструкцию, полностью повторяющую геометрию кровельного материала Металл Профиль и оборудован высококачественным уплотнителем, что обеспечивает :
• Минимальный риск ошибок при монтаже
• Лучшую герметизацию
• Уменьшается время монтажа кровли Больший, по сравнению с аналогами, внешний диаметр делает конструкцию более прочной, что важно при лавинообразном сходе снега.

34.png Для установки выхода МП MAXI ∅110-125 на металлочерепицу необходимо:

• Очертить и вырезать отверстие на металлочерепице по шаблону на уровне воздуховода.

• Закрепить проходной элемент МП MAXI к металлочерепице саморезами, предварительно нанести герметик в случае отсут- ствия бутилового уплотнителя.

• Уникальное конструктивное решение позволяет использовать один и тот же проходной элемент на углы кровли 30-45° и 45-60° без применения каких либо других элементов. Это достигается элементарным поворотом нижнего элемента на 180° вокруг своей оси.
35.png • Свободный конец изолированной трубы соединяют с воздуховодом напрямую или через гофрированную трубу.

• Место прохождения вентиляции через гидроизоляцию и пароизоляцию необходимо проклеить соединительной лентой СП-1, Tyvek® или Delta®. Установка выхода МП MAXI ∅110-125 на профнастилы МП-20, С-21, НС-35 осуществляется аналогично.

В комплект входят:
• Труба
• Проходка с интегрированным колпаком
• Адаптер ∅125 – ∅110

Теплая кровля: монтаж теплоизоляции

img428.jpg • После монтажа гидроизоляции враспор между стропилами устанавливают маты или плиты теплоизоляции. При этом не требуется обеспечивать зазор между теплоизоляцией и мембраной Tyvek® или Delta®.
При установке в несколько слоев теплоизоляция укладывается с перекрытием швов предыдущих плит. Для точного, качественного и быстрого раскроя теплоизоляционных плит рекомендуется использовать специальный нож для теплоизоляции.

Теплая кровля: монтаж пароизоляции

img430.jpg • На внутренней поверхности стропил горизонтально снизу вверх строительным степлером закрепляют полотнища пароизоля- ционной мембраны Tyvek®, Delta® и пр.

• Полотнища укладывают внахлест и герметично скрепляют соединительной лентой СП-1, Tyvek® или Delta®. Все проходы сквозь пароизоляцию должны тщательно герметизироваться.

• После этого можно устанавливать внутреннюю облицовку

Монтаж лестницы на кровлю

Перед началом установки нужно определить необходимую длину лестниц и кронштейнов к стене. Лишние участки лестниц и крон- штейнов отрезают ножовкой по металлу, при этом отрез производят с противоположного обжимам конца лестницы.

• Монтаж начинается с кровельной лестницы от карниза к коньку. Нижний край кровельной лестницы должен выступать за край листа на 100 мм.

• Лестницу монтируют на кровлю с помощью «кронштейнов к крыше» из расчета 4 шт. на секцию.

• Для всех видов профилей, кроме металочерепицы МП Каскад, кронштейны устанавливаются «лапками внутрь». Для мета- лочерепицы МП Каскад и МП МаксиКаскад левый кронштейн устанавливают «лапкой наружу», а правый – «лапкой внутрь».
• Место крепления кронштейнов должно приходиться в низ волны на сплошную обрешетку. Кронштейны надевают на вертикальные стойки лестницы и фиксируют болтами М8х40. Отступ кронштейнов от края лестницы не более 350-400 мм.

• Кронштейны крепят к обрешетке через кровельное покрытие болт-шурупами ∅8х60, предварительно установив под крон- штейн резиновую прокладку.






• Верхнюю секцию лестницы крепят к коньковому брусу с помощью кронштейнов под конек болт-шурупами ∅8х60. Расстояние от верхнего края лестницы до конька около 500 мм.

• Для увеличения длины лестницу наращивают посекционно, фиксируя места крепления болтами М8х40.

Монтаж лестницы на стену



• Стеновую лестницу устанавливают строго в створе с кровельной лестницей так, чтобы верхняя ступень находилась на одном уровне с краем карниза с точностью ±100 мм, а нижняя ступень – на высоте 1000-1200 мм от уровня земли (рекомендуемая мера безопасности по отношению к детям).

• Сборка лестницы на стену начинается с крепления поручней. Двумя скобами они крепятся к стойкам кровельной лестницы с помощью болтов М8х40.



• Лестницу монтируют на стену с помощью соответствующих «кронштейнов для крепления к стене» из расчета 4 шт. на секцию (попарно с двух сторон).

• К самой лестнице кронштейны крепятся с помощью хомутов. Хомуты закрепляют на стойки лестницы на расстоянии не менее 450 мм от каждого края, и фиксируют болтами М8х40, предварительно просверлив сквозное отверстие диаметром 9 мм.

• Каждый хомут скрепляют с кронштейном двумя болтами М8х40.

• Затем стойки кронштейнов крепят к стене анкерами (зависят от типа стены, в комплект не входят).

• Верхнюю пару стеновых кронштейнов дополнительно крепят к стропилам или лобовой доске с помощью подвесного кронштей- на болт-шурупами ∅8х60.

• После этого надевают поручни на верхние края стеновой лестницы и скрепляют болта- ми М8х40.

• Края поручней и стойки кровельной лестницы скрепляют между собой болтами М8х40.

Монтаж снегозадержателя

36.png• Снегозадержатель трубчатый устанавливают по периметру кровли выше карнизного свеса, чтобы снеговая нагрузка распределялась выше карниза, а также над мансардными окнами и на каждом уровне многоуровневых кровель.

• Расстояние между опорами снегозадержателя определяется типом профиля.

• При большой длине ската устанавливают дополнительный ряд снегозадержателей.

• В комплект снегозадержателя входит подробная инструкция по монтажу.

• Совместно с трубчатым снегозадержателем можно применить планку снегозадержателя, которая предотвращает осыпь мел- кой ледовой и снеговой крошки.

Монтаж переходного мостика

img452.jpg• Крепление переходного мостика осуществляют в низ волны профиля, через комплект прокладок и кровельное покрытие к обре- шетке.

• Расстояние между опорами определяется видом профиля.

• Сплошная обрешетка не требуется.

• В комплект переходного мостика входит подробная инструкция по монтажу.

Монтаж ограждения кровельного, высотой 600 мм

img456.jpg• Кровельное ограждение должно быть установлено на кровле выше карнизного свеса.

• Опору ограждения закрепить к сплошной обрешетке в низ волны профиля через резиновую прокладку и кровельное покрытие.

• Расстояние между опорами ограждения определяется типом профиля. Соседние секции ограждений могут соединяться меж- ду собой.

• В комплект ограждения кровельного входит подробная инструкция по монтажу.

Кровельный инструмент



Насадка на дрель и комплект сменных  ножей.


Придает обычной дрели функцию просечных электроножниц для резки стали до 0.8 мм.


Ножницы просечные по металлу и комплект сменных ножей.

Для ручной резки стали до 0.6 мм.




Полосогиб.

Для высокоточной гибки держателей желоба водосточных систем до 4 мм.





Клещи «Гофра»


Для выполнения гофрированых складок на торцах водосточных труб для их соединения




Клещи заклепочные.

Для соединения изделий с помощью вытяжных заклепок




Пистолет скобозабивной и скобы №10 для
пистолета


Для крепления паро- и гидроизоляции к деревянной конструкции




Нож для теплоизоляции.

Для точного и качественного раскроя теплоизоляционных плит.
     Сопутствующие материалы

img168.jpg Специализированная ремонтная эмаль, 400 мл.
Лак аэрозольный (бесцветный), 520 мл.

Для подкраски срезов листов, мелких царапин, потертостей. Все стандартные цвета, цинк.





Герметик силиконовый, 280 мл.


Для герметизации примыканий, проходных элементов, водосточ-ных систем и пр. Бесцветный.








Герметизирующая лента BIGBAND
(3 м х 10 см).



Для герметизации кровли, водосточных систем, вентиляции, любых примыканий и т.д.

Цвета: коричневый, красный, зеленый, серебристый.








Соединительная лента СП-1, Tyvek®
Double-Sides Tape, Delta®-Multi Band.

Соединительная лента, необходима для герметичного соединения гидро- и пароизоляционных материалов.

Руководство по монтажу металлочерепицы (старый вариант)


Инструменты для монтажа

Для монтажа кровли Вам необходимы следующие инструменты: инструмент для резки, шуруповерт, молоток, рулетка, длинная рейка, маркер. Для резки металлочерепичных листов можно использовать ручные ножницы по металлу (рис.1), ножовку с мелкими зубьями (рис.2.), электрические высечные ножницы (рис.3), электролобзик (рис.4), дисковую пилу с твердосплавными зубьями (рис.5). После резки листов сметите металлические опилки, иначе они поржавеют и испортят покрытие.

Внимание! Категорически запрещается резать металлочерепицу абразивным кругом ("болгаркой") (рис.6), так как в этом случае под действием высокой температуры выжигается не только полимерное покрытие, но цинк. В результате начинается бурный процесс коррозии, образуются подтеки ржавчины.
m2.gif1. После установки стропил рекомендуется осуществить контрольный обмер скатов крыши, так как в процессе строительства возможны отклонения от проекта. Проверьте прямоугольность и плоскостность крыши, измерив диагонали скатов. Небольшие дефекты прямоугольности крыши (до 10 мм) можно скрыть с торцов с помощью доборных элементов.
m3.gif2.Внимание! Металлочерепицу рекомендуют укладывать на кровлю с уклоном не менее 14 град.
Основной размер, определяющий длину листов, длина ската - от карниза до конька - устанавливается с учетом свеса листа металлочерепицы с карниза крыши (40 мм). Если длина ската превышает 6-7 метров, листы разбивают на два или более кусков, которые укладываются с нахлёстом 150 мм. Длинные листы имеют меньше стыков, но работать с ними менее удобно, чем с более короткими.
m4.gif3. При суточном перепаде температур на нижней поверхности металлического листа образуется конденсат. Кроме того, испарения, поднимающиеся из внутренних помещений дома, в холодном воздухе подкровельного пространства превращается в воду. Избыточная влажность приводит к намоканию утеплителя, и следовательно, снижению его теплотехнических характеристик, промерзанию крыши и образованию наледей на кровельном покрытии, гниению стропил и обрешетки, появлению плесени, порче внутренней отделки помещений.
Во избежание подобных явлений необходимо использовать утеплитель достаточной толщины, защитить его от конденсата со стороны металлочерепицы с помощью гидроизоляционной пленки и от влаги из помещений с помощью пароизоляционной пленки.
Для устранения влаги из подкровельного пространства устраивается естественная вентиляция так, чтобы воздух беспрепятственно проходил от карниза к коньку. Для этого между металлочерепицей и гидроизоляцией при помощи обрешетки создают вентиляционный зазор высотой около 40 мм. В подшивке свесов крыши оставляют щели шириной 50 мм, а в уплотнителе конька освобождают специальные отверстия.
m5.gif4. Рулоны гидроизоляции раскатывают по стропилам горизонтально, начиная от карниза с провисом 20 мм. Между полотнищами делается нахлест 150 мм. Для пленок типа "ЮТАФОЛ Д СИЛЬВЕР" или "ЮТАКОН" сторона пленки с цветной полосой по краю должна быть обращена наружу, переворачивать материал не допускается. Пленку типа "ТАЙВЕК" или "ЮТАВЕК" можно укладывать любой стороной. Существует достаточно много видов подкровельных пленок, о применимости которых в том или ином случае проконсультируйтесь с менеджером.
m6.gif5. После установки гидроизоляции обеспечивается возможность одновременного проведения работ снаружи по устройству кровельного покрытия и теплозвукоизоляционных работ изнутри помещения. Маты или плиты теплоизоляции устанавливаются враспор между стропилами, оставляя 20 мм вентиляционный зазор до гидроизоляционной пленки типа "ЮТАФОЛ Д СИЛЬВЕР" или "ЮТАКОН", в противном случае пленка потеряет свои свойства. Между утеплителем и пленками типа "ТАЙВЕК" или "ЮТАВЕК" зазор не нужен.
m7.gif6. На внутренней поверхности стропил степлером закрепляются полотнища пароизоляционной пленки "ЮТАФОЛ Н СИЛЬВЕР", полотнища укладываются внахлест и герметично соединяют клейкой лентой. После этого можно установить внутреннюю облицовку.
m8.gif7. Обрешетка состоит из обработанных антисептиком брусков сечением 50х50 мм и досок 32х100 мм (величины ориентировочные). Сначала к стропилам поверх гидроизоляции от конька к карнизу прибиваются спадающие бруски 50х50 мм, к которым затем горизонтально крепятся доски обрешетки. Первая от карниза доска обрешетки берется на 10-15 мм толще остальных (~ 50х100 мм). Расстояние от начала первой доски обрешетки до середины второй доски равно 300 мм (для металлочерепицы "МП МОНТЕРРЕЙ" или "МП СУПЕРМОНТЕРРЕЙ") или 350 мм (для металлочерепицы "МП МАКСИ"). Расстояние между серединами всех остальных досок обрешетки сечением 32х100 мм равно 350 мм (для "МП МОНТЕРРЕЙ" или "МП СУПЕРМОНТЕРРЕЙ") или 400 мм (для "МП МАКСИ"). Если расстояние между стропилами превышает 1000 мм, используют более толстые доски обрешетки.
В ендовах, вокруг дымоходов, мансардных окон и т.п. обрешетка выполняется сплошной. По сторонам коньковой планки прибиваются по две дополнительные доски. Торцевые планки поднимают выше рядовой обрешетки на высоту профиля металлочерепицы.
m9.gif8.В месте внутреннего стыка скатов к сплошной обрешетке крепят саморезами планку ендовы нижней. При стыковке планок делают нахлест около 100-150 мм (в зависимости от угла наклона крыши). Затем, предварительно разметив и подрезав, укладывают листы металлочерепицы. Сверху на стык листов, редко выглядящий красиво, монтируют декоративный элемент - планку ендовы верхней.
Внимание! Места примыканий - традиционно самые слабые места крыши и к их устройству надо подходить особенно внимательно.
m10.gif9.Для герметичного примыкания металлочерепичной кровли к печным трубам или стенам на скате крыши организуют внутренний фартук. Для его изготовления используют планки примыкания нижние. Планку прикладывают к стенкам трубы и отмечают верхнюю кромку планки на стенке. Затем по намеченной линии болгаркой пробивают штробу. Когда штробление будет завершено, пыль убирают, а штробу промывают водой. Установку внутреннего фартука начинают с нижней стенки трубы.Планку примыкания нижнюю подрезают по месту, устанавливают и закрепляют саморезами. Таким же образом фартук монтируют по остальным стенкам, не забывая делать нахлесты около 150 мм, чтобы исключить возможность протечек. Вставленный в штробу край планки герметизируют. Затем под нижний элемент внутреннего фартука заводят плоский лист - галстук, предназначенный для стока воды. Галстук направляют либо в ендову, либо вниз до карниза крыши. По краю галстука с помощью плоскогубцев и молотка выполняют бортик.
Поверх внутреннего фартука и галстука монтируются листы металлочерепицы. Когда установка кровельного покрытия вокруг печной трубы завершена, приступают к изготовлению и монтажу наружного декоративного фартука из планок примыкания верхних. Он устанавливается так же, как и внутренний, но его верхнюю кромку крепят прямо к стене, не заводя в штробу.

Внимание! Передвигаться по металлочерепичной кровле нужно в мягкой обуви, ступая в прогиб волны. Кровельщики должны быть обеспечены средствами безопасности.
m11.gif10. Установите держатели желоба на нижней доске обрешетки в соответствии с инструкцией по монтажу водосточной системы. Внимание! При установкедержателей учтите, что край желоба должен быть расположен на 25 - 30 мм ниже края металлочерепицы. Это делается для обеспечения лучшей сохранности желобов при сходе пластов снега с крыши.
11. При монтаже водосточной системы прямоугольного сечения вставьте и закрепите желоб в держателях. Прикрепите к обрешетке планку карнизную: ее нижний край должен перекрывать край желоба. Подкровельную гидроизоляционную пленку выведите поверх планки карнизной, чтобы конденсат стекал с пленки в желоб.
При монтаже водосточной системы круглого сечения вставьте и закрепите желоб в держателях, заведя заднюю кромку желоба в выступ-фиксатор держателя. Прикрепите к обрешетке планку карнизную: ее нижний край должен перекрывать край желоба. Подкровельную гидроизоляционную пленку выведите поверх планки карнизной, чтобы конденсат стекал с пленки в желоб.

Монтаж мансардных окон

12. Необходимое для достаточного освещения количество окон определяется отношением полезной площади остекления к поверхности пола (1:8-1:12). Т.е. если общая площадь мансарды составляет 100 м2, общая полезная площадь остекления должна примерно составить 10 м2. Рекомендованная высота установки окна от пола составляет 90-110 см. При выборе окон нужно учитывать, что два окна меньшего размера, расположенные на расстоянии друг от друга, дают намного больше света, по сравнению с одним окном больших габаритов. Существует также возможность установки окон в группах: горизонтальных, вертикальных и комбинированных.
Система монтажа окон позволяет устанавливать их на обрешетку с креплением в стропильные балки (монтаж окон Велюкс и Факро имеет свои особенности). Окна большого размера следует устанавливать на стропилах, в случае если размер окна не совпадает с расстоянием между стропилами, необходимо частично изменить стропильную конструкцию. Рекомендуется установить фрагмент стропила и горизонтальные контррейки для его фиксации. Проем в кровле должен превышать размер планируемого к установке окна на 45 мм по высоте и 40-60 мм по ширине.
Каждое окно сопровождается подробной инструкцией по монтажу.
m15.gif13. Первый лист металлочерепицы выравнивается по торцу крыши и закрепляется одним саморезом у конька. При этом вынос листа относительно карниза составляет 40 мм. (см. рис.А). Второй лист укладывается внахлест на первый, если монтаж кровли ведется справа налево или край второго листа подкладывается под край первого, если монтаж производится слева направо. Листы соединяются саморезами в верхнюю часть перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего первый лист у конька крыши (см. рис.В).
Третий лист монтируется аналогично второму. Скрепленные между собой три листа выравниваются параллельно карнизу крыши.
Внимание! Если Вы приобрели металлочерепицу с защитной пленкой, обязательно снимите защитную пленку при монтаже.
Если листы металлочерепицы нужно стыковать по длине, порядок укладки листов указан на рисунке Б. При этом соединяются и выравниваются по торцу крыши листы 1 - 4.
m16.gif14. Низ листа металлочерепицы прикрепляется саморезами в подошву волны через волну. Следующие ряды саморезов вкручиваются в шахматном порядке через одну волну. Боковой нахлест листов металлочерепицы скрепляется саморезами по гребню каждой волны. Количество саморезов - 6-8 штук на квадратный метр.
Внимание! Гарантия на металлочерепицу предоставляется только при использовании при монтаже саморезов, приобретенных у "Металл Профиль", а именно: фирменные оцинкованные саморезы "Металл Профиль" с цветной головкой и прокладкой из ЭПДМ-резины производства Master Coat (Финляндия, маркировка "МП") или производства компаний Ferrometal (Финляндия, маркировка "fm") или SFS Stadler (Швейцария, маркировка "sfs").
m17.gif15. На торцы крыши устанавливают планки торцевые. Их закрепляют через 500-600 мм саморезами длиной 28 мм (сбоку) и 80 мм (сверху). Нахлест между планками - 50 мм, при необходимости планки подрезают.
m18.gif16. Планки конька бывают плоские или круглые. Монтаж планки конька круглого начинается с крепления саморезами или заклепками по ее торцам плоских или конусных заглушек (в соответствии с формой крыши). Для планки конька плоского заглушек не требуется.
m19.gif17. На конек укладывают фигурный уплотнитель с предварительно освобожденными вентиляционными отверстиями, на который монтируют планку конька плоского или круглого, закрепляемую коньковыми саморезами (80 мм) через одну волну металлочерепицы.
Между планками конька делают нахлест 100 мм.


Монтаж антенных выходов

18. Срежьте верхушку антенного выхода до размера примерно на 20% меньше диаметра трубы, наденьте его на трубу. Придайте с помощью киянки основанию антенного выхода форму кровли. Промажьте стыки силиконовым герметиком и закрепите антенный выход саморезами к кровле.


Монтаж вентиляционных элементов

19. Очертите и вырежьте отверстие в металлочерепице по шаблону. Закрепите проходной элемент к металлочерепице саморезами, предварительно нанеся силикон. В проходной элемент вставьте выход вытяжки (канализационный выход и т.п.), установите его вертикально с помощью уровня и закрепите саморезами. Соедините выход вытяжки с воздуховодом внутри дома с помощью гофрированной трубы. Гофрированная труба пропускается через пароизоляцию, утеплитель и гидроизоляцию, места прохождения герметизируются клейкой лентой.

Монтаж лестницы

20. Лестницы( дл. 1,86 м) на кровлю монтируются с помощью кронштейнов. Кронштейны надевают на стойки лестницы (4 шт. на секцию) и фиксируют болтами (М8х40), а затем болтами-шурупами Ш8х60 закрепляют в прогиб волны металлочерепицы. Примыкание кронштейнов к кровле герметизируют. По длине ската лестница набирается секциями, верхняя секция крепится специальными кронштейнами к коньковому брусу.
Сборка лестницы на стену начинается с крепления поручней. Двумя скобами обжимают стойки кровельной лестницы и края поручней, находящиеся на кровле, стягивая их неплотно двумя болтами М8х40. Далее стеновые кронштейны с хомутами осаживают на стойки стеновой лестницы под верхней и над нижней ступенями, фиксируя болтами М10х45. При необходимости длину поручней, стеновых кронштейнов или секций лестницы можно укоротить. Кронштейны анкерами крепятся к стене (зависят от типа стены, в комплект не входят). После этого поручни надевают на верхние края стеновой лестницы и скрепляют болтами М10х35. На кровле края поручней затягивают окончательно. К подшивной доске или к стропилам верхняя пара стеновых кронштейнов прикрепляется подвесными кронштейнами.

Монтаж ограждения кровельного

21.Для безопасного перемещения по кровле во время ее эксплуатации на уровне карниза крепится вертикальная решетка ограждения кровли ОК-h600х1860 (дл. 1,86 м). Обрешетка под нее выполняется сплошной. Крепление опор ограждения осуществляется оцинкованными шурупами М8х60 в месте прогиба волны металлочерепицы через резиновую прокладку и кровельный лист в опорный брус. Опора регулируется относительно угла наклона крыши (расстояние между опорами крыши ок. 900 мм) и фиксируется, кровельное ограждение навешивается на опоры. В местах сопряжений секции ограждения и опоры просверливаются отверстия Ш11 мм в верхний и Ш9 мм в нижней перекладине секции и опоре, через которые осуществляется болтовое крепление секций с опорой, болтами М10х35 и М8х55. Отверстия в верхней перекладине глушатся полиэтиленовыми заглушками. По окончании монтажа места сопряжения секций герметизируют.

Монтаж переходного мостика

22.Для доступа к трубам, антенам и т.п. на крыше устанавливаются переходные мостики ПМ-355х1100 дл. 1,1 м (на сплошную обрешетку) . Крепление опорных кронштейнов мостика к кровле производится аналогично креплению кровельного ограждения. Регулировка наклона платформы (до 50°) относительно кровли осуществляется подбором соответствующих отверстий в нижнем и верхнем кронштейнах и их фиксацией болтами М8х20 (по два на каждой стороне).

Монтаж снегозадержателя

23. Во избежание лавинного схода снега с крыши в весеннее время предусматривают установку надежного трубчатого снегозадержателя СЗТ-h158х3000 (дл. 3 м). Обрешетка под ним выполняется сплошной. Расстояние между опорными кронштейнами ок. 1000 мм, а расстояние до концов снегозадержателя ок. 500 мм. Монтаж снегозадержателя аналогичен монтажу мостика и кровельного ограждения. Снегозадержатель устанавливают на расстоянии ок. 350 мм от карниза. Если длина ската больше 8 м, устанавливается дополнительный снегозадержатель, кроме того, снегозадержатели обязательно устанавливаются над мансардными окнами.
m26.gifВ качестве экономичного варианта решения указанной проблемы можно применить планку снегозадержателя, которая крепится через волну коньковыми саморезами (80 мм) совместно с планкой усиливающей к обрешетке, нижний край снегозадержателя крепится к металлочерепице обычными саморезами.
