Водосточная система GL 125х90 (металл)


Водосточная система Grand Line 125x90

Водосточная система 125х90 — оптимальная система для малоэтажного коттеджного строительства.

За счет углубленного желоба (на 25 % по сравнению с другими производителями) обеспечивает лучший проток воды и гораздо меньше подвержена засорению.

Гарантия:
  • 25 лет на технические характеристики
  • 10 лет на сохранность внешнего вида
Покрытие - полиуретановое покрытие с полиамидами

Толщина покрытия 35 - 40 мкм
Защитный слой Zn 275 г/м²

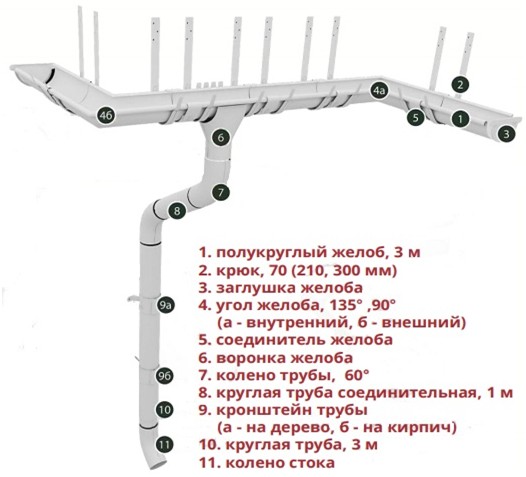

Схема системы Grand Line 125х90

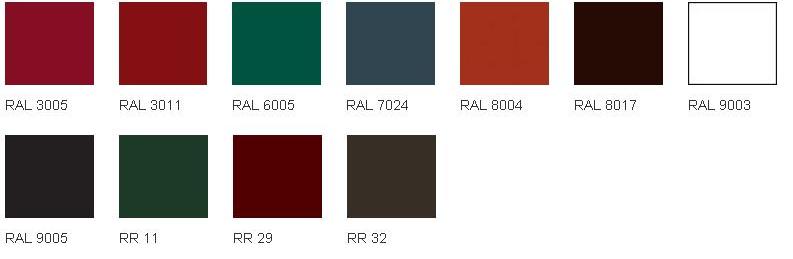

Цветовая палитра водосточной системы Grand Line 125х90


Полиуретан - двухстороннее покрытие водостока GL125х90 - отличается повышенной стойкостью к воздействию ультрафиолета, химических веществ (серной, соляной, азотной кислоты и т.п.), характерных для атмосферы крупных городов, обеспечивает высочайшую стойкость к коррозии и механическим повреждениям и превосходит по этим параметрам покрытия из полиэстера и пластизола. Температура эксплуатации водосточной системы от -60 до +120°C.


Цвета ВС GL 125 полимер (1).jpg

Элементы водосточной системы Grand Line 125х90



Желоб полукруглый, 125 мм.jpg

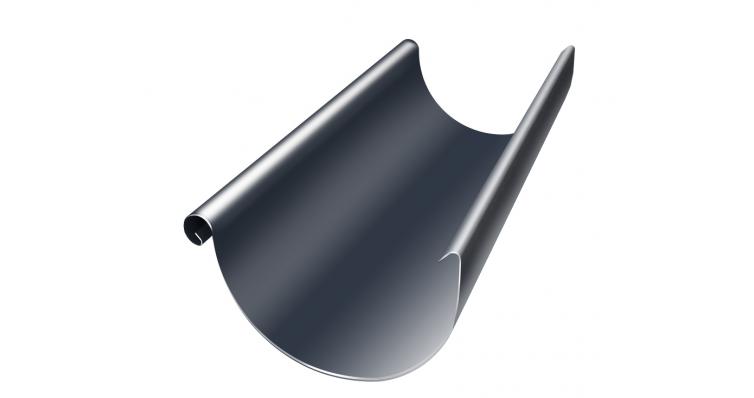

Полукруглый желоб, 3 м

Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр

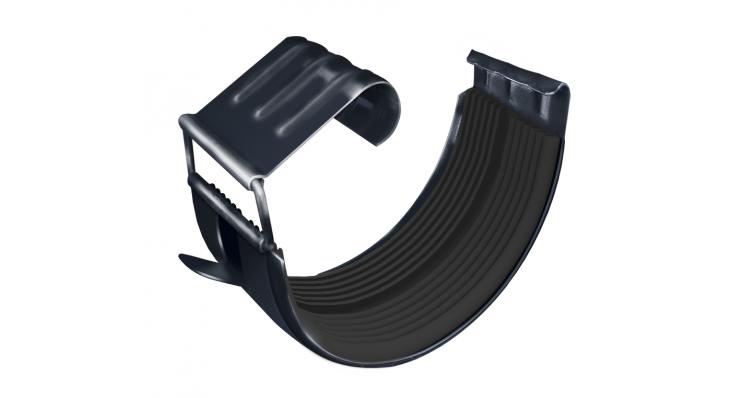

Соединитель желоба GL 125 мм.jpg Соединитель желоба

Резиновый уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.
          Заглушка торц.универс.,125 мм.jpg

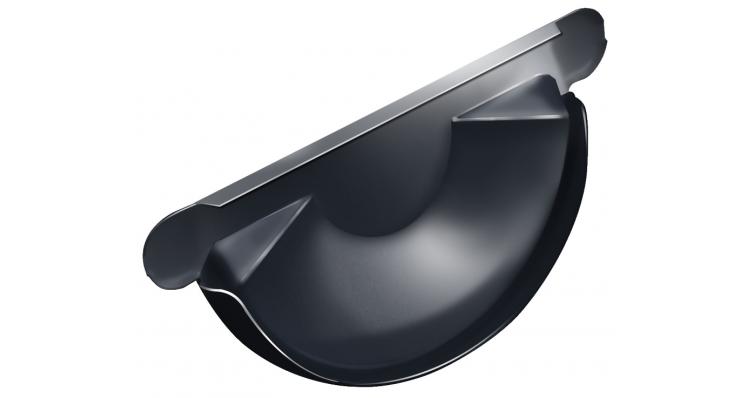

Заглушка желоба

Устанавливается на торцах желоба.
Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба.
Может быть дополнительно зафиксирована герметиком или заклепками. Заглушка является универсальной — ее можно использовать как с правого, так и с левого края желоба.


        Угол желоба внешний, 90 гр,125 мм.jpg


      Угол желоба внутренний, 90 гр,125 мм.jpg

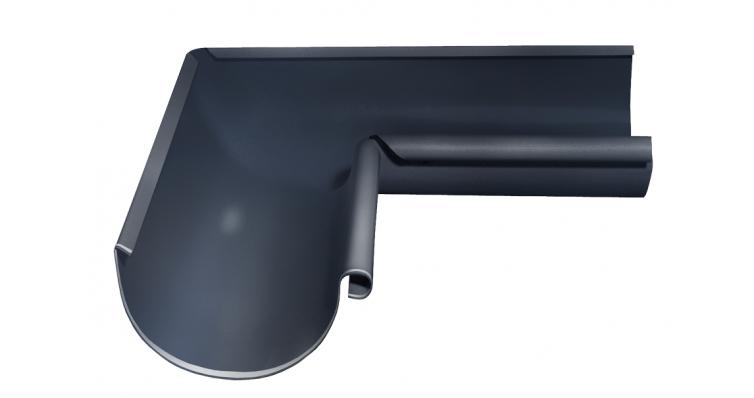

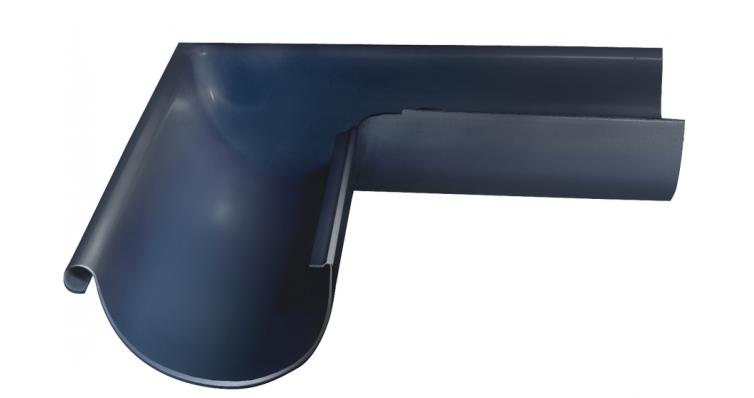

Угол желоба, внутренний и внешний, 90°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли. Выполнены бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику.

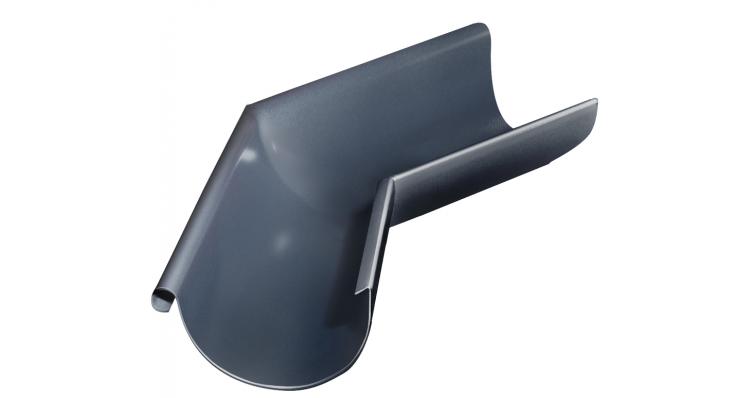

        Угол желоба внешний, 135 гр,125 мм.jpg


        Угол желоба внутренний, 135 гр,125 мм.jpg

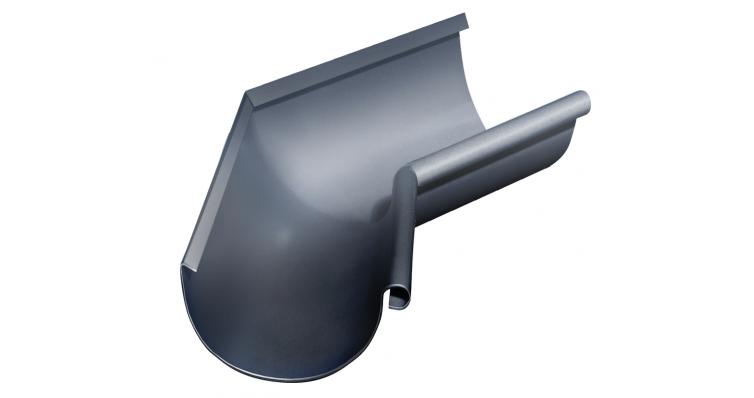

Угол желоба, внутренний и внешний, 135°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли в условиях, когда угол на 90° неприменим: сложная кровля, эркеры и т.п.

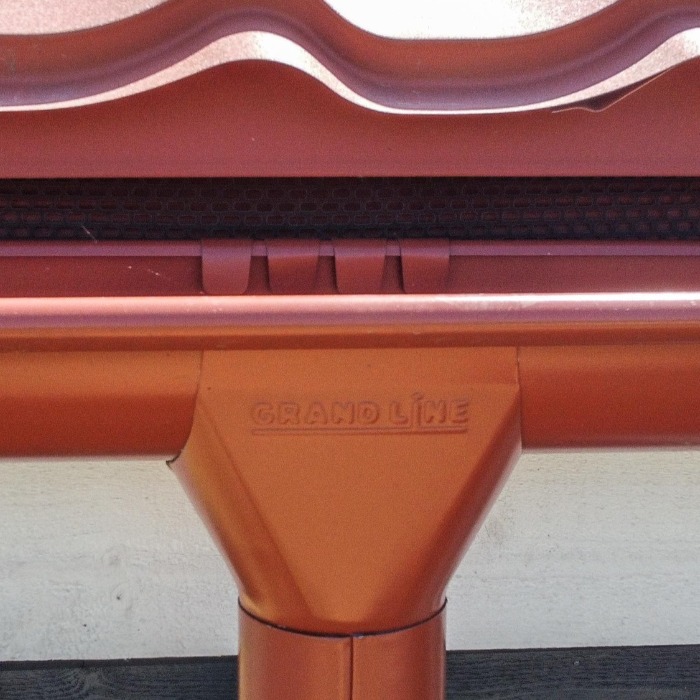

Воронка, 125х90 мм.jpg

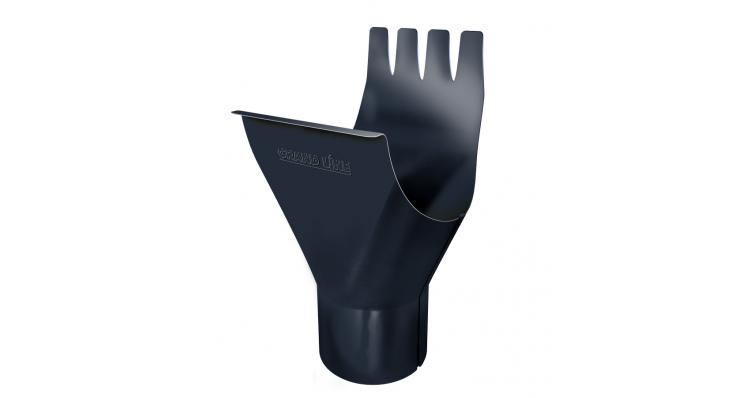

Воронка желоба

Переходный элемент, организующий слив воды из желоба в водосточную трубу

Воронка водосборная, 250х90 мм.jpg

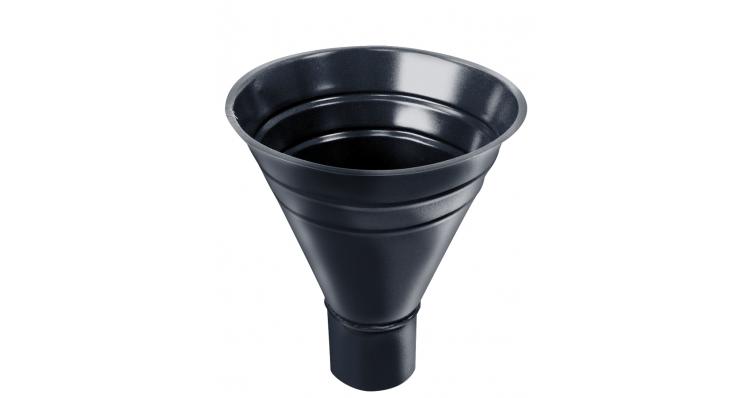

Воронка водосборная

Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).

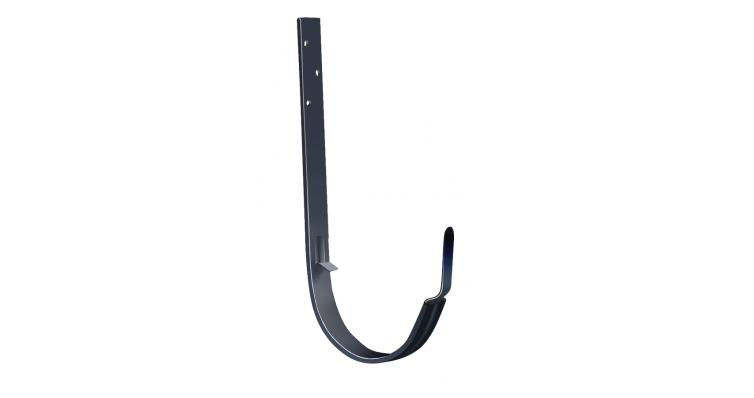

Крюк длинный 125 мм.jpg Крюк длинный

Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с покрытием на основе полиуретана. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.
Крюк длинный полоса 125 мм.jpg





Крюк длинный (полоса)

Новый крюк из полосы производится из горячеоцинкованной стали толщиной 4 мм с последующим нанесением полимерного покрытия, что гарантирует защиту от коррозии. Полимерное покрытие крюка из полосы наносится на высокотехнологичной автоматизированной покрасочной линии с девятью стадиями предварительной подготовки поверхности, обеспечивая максимальную стойкость покрытия к механическим повреждениям, УФ излучению, и прочим воздействиям окружающей среды.

На крюке из полосы отсутствуют пластинчатые фиксаторы, их место занимают технологические гибы, выполненные методом штамповки, геометрически точно повторяющие форму желоба. Такая конфигурация крюка позволяет зафиксировать желоб в крюке без дополнительных операций.

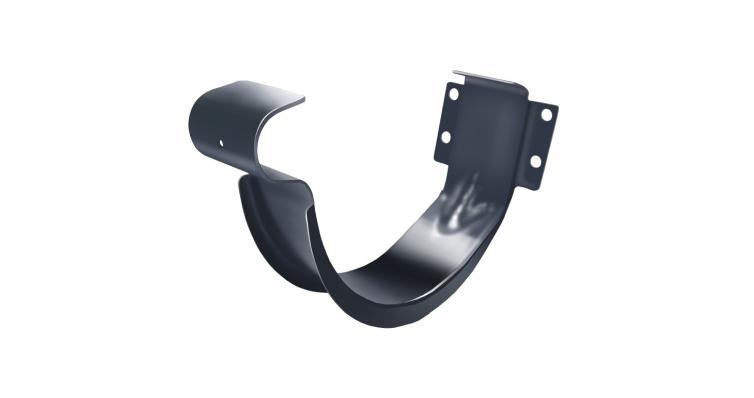

Крюк короткий 125 мм.jpg

Крюк короткий (125х90)

Предназначен для крепления желоба на лобовую доску или торцевую часть стропил.

Выполнен из оцинкованной стали (толщина 1 мм) с полиуретановым покрытием. Не требует демонтажа кровельных листов.

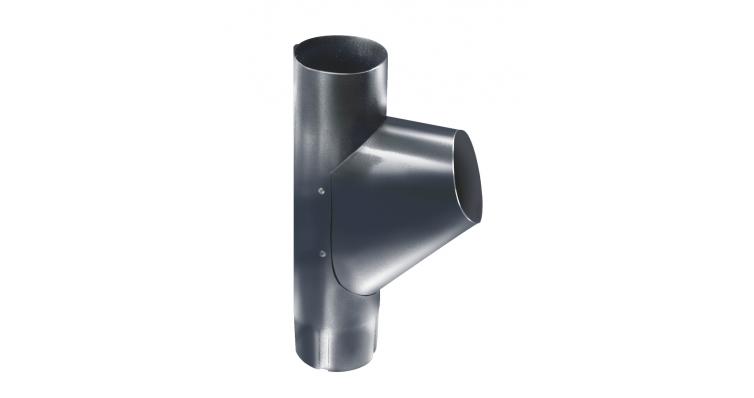

Тройник трубы,90 мм.jpg
Тройник трубы

Предназначен для соединения двух водосточных труб в одну.
Труба круглая,90 мм 3 м .jpg

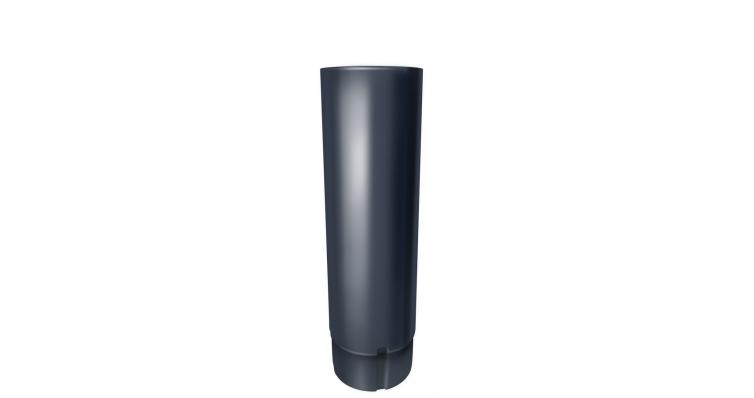

Круглая труба, 3 м

Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и заторам.

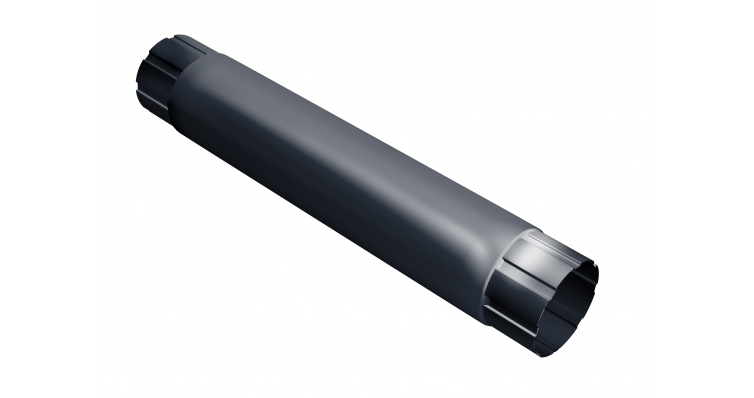

Труба круглая соединит.,90мм 1м.jpg

Круглая труба соединительная, 1м

Используется как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в системе нерационально применение трубы длиной 3 метра. Обжата с двух сторон, что позволяет использовние трубы по 0,5 метра.

Колено 60 град, 90 мм.jpg

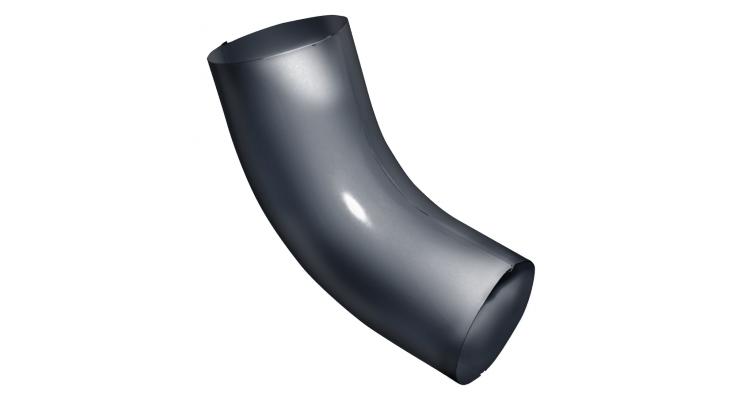

Колено трубы, 60°

Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает плотное соединение и легкий монтаж.

Колено стока, 90 мм.jpg

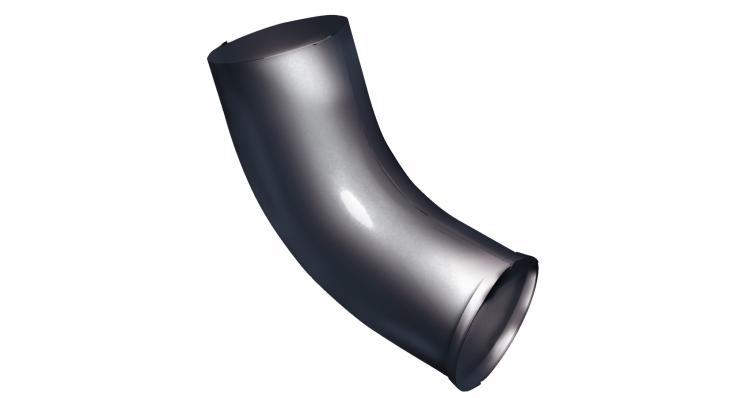

Колено стока

Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Защищает фасад, цоколь и отмостку от разрушений из-за попадания влаги. Гладкое формование препятствует скоплению мусора и обеспечивает долговечность.

Кронштейн трубы на дерево.jpg
Кронштейн трубы (на дерево)

Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов. (в комплект поставки не входит)

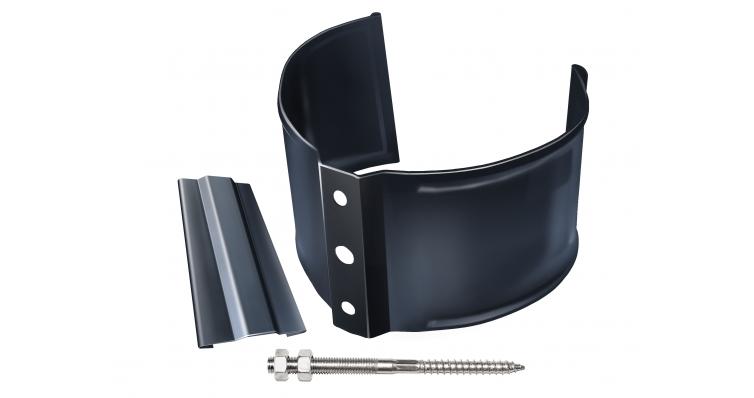

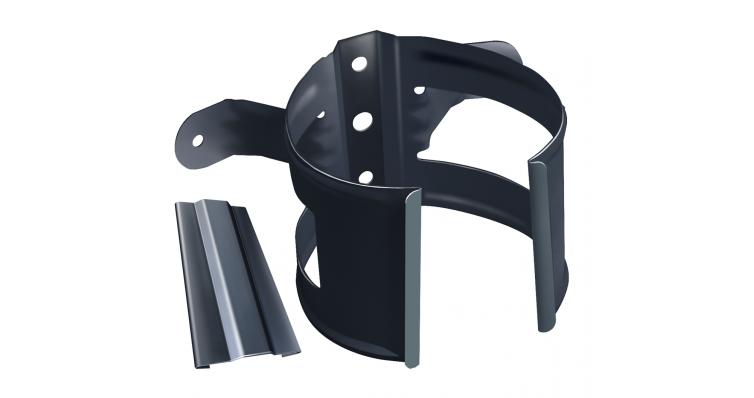

Кронштейн трубы на кирпич.jpg Кронштейн трубы (на камень)

Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (L=160 мм), дюбелем и декоративной накладкой.
Соединитель трубы 90 мм.jpg

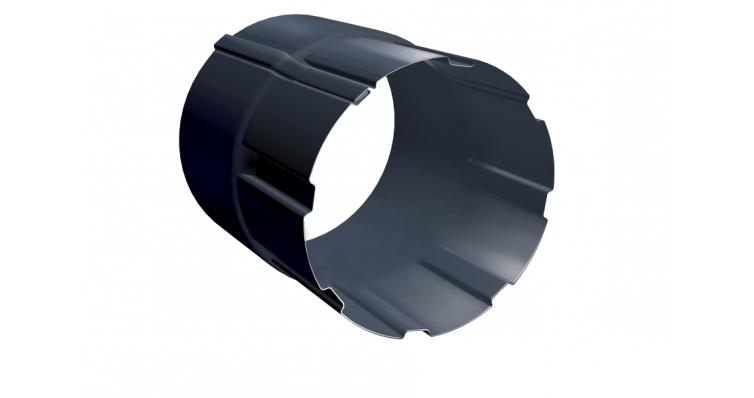

Соединитель трубы

трубы используется для соединения труб, на которых отсутствует обжимка
