GrandSistem

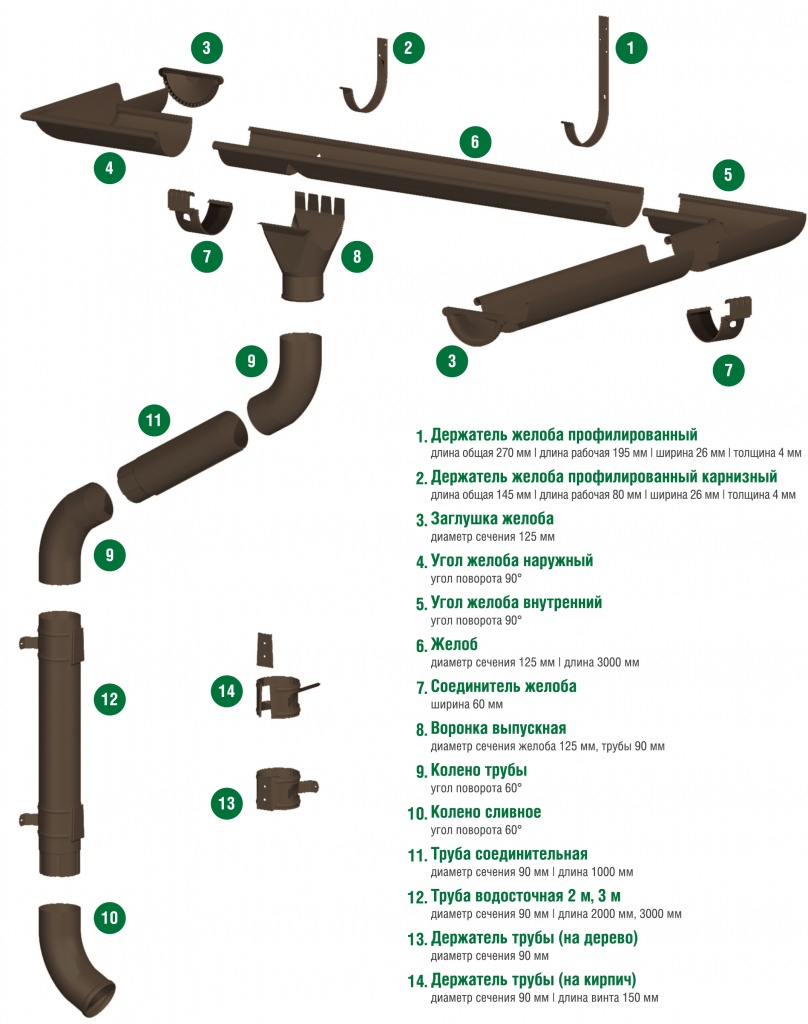

Схема водосточной системы GrandSistem


Схема водосточнй системы МП Грандсистем.jpg






Элементы водосточной системы GrandSistem

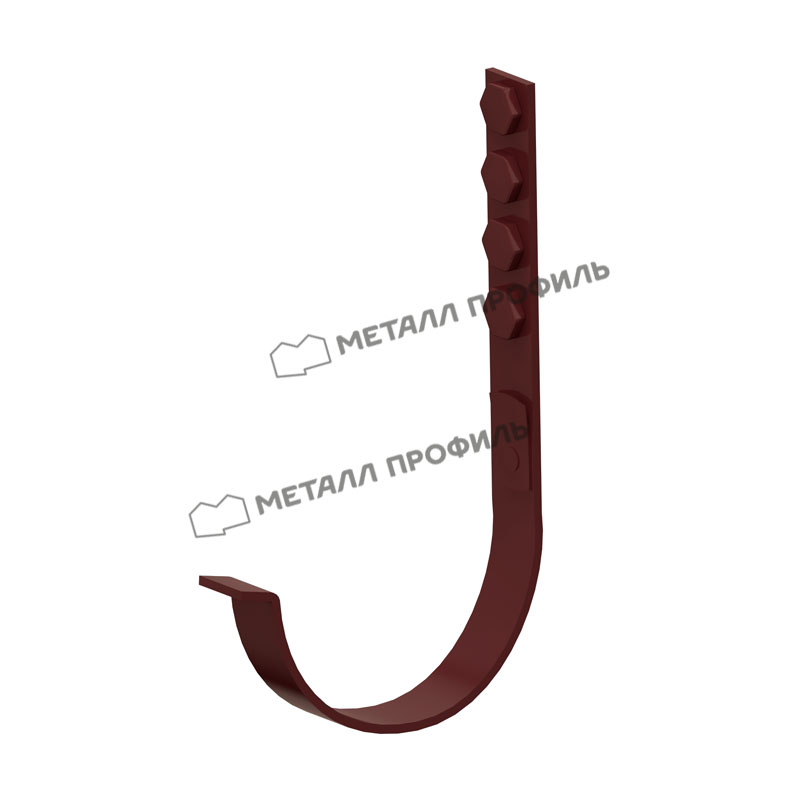

1. Держатель желоба профилированный


Держатель желоба обеспечивает крепление желоба.

Обладает повышенной прочностью и упругостью, исключено отслоение полимер­ного покрытия при изгибе.
2. Держатель желоба профилированный карнизный


Держатель желоба карнизный обеспечивает крепление желоба к подконструкции уже смонтированной кровли.
Изготовлен из однородной стали толщиной 4 мм, что обеспечивает максимальную надежность крепления.
Устанавливаются до монтажа карнизов и металлочерепицы.

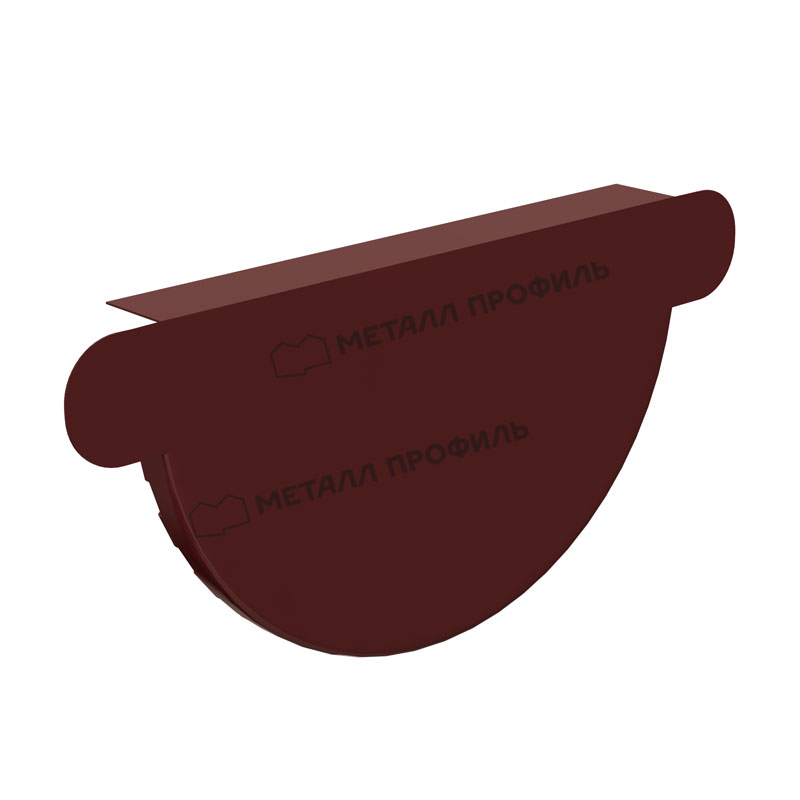

3. Заглушка желоба


Заглушка желоба предотвращает выход воды за пределы желоба в местах его окончания.

Обеспечивает жесткость и гереметичность желоба.

Самофиксирующийся зажим заглушки желоба - наличие уплотнителя из ЭПДМ резины, обеспечивает герметичную и надежную фиксацию заглушки желоба без применения дополнительных герметизирующих материалов.
4. Угол желоба наружный


Углы желоба 90 градусов используются для надежного сопряжения двух желобов между собой на углах карниза кровли.

За счет отсутствия сварных соединений и исполь­зования технологии глубокой вытяжки металла исключено образование коррозии в местах соединений составных частей элементов, гарантированная однородность цвета с остальными элементами водосточной системы, законченные и правильные (эстетичные) геометрические формы элементов.

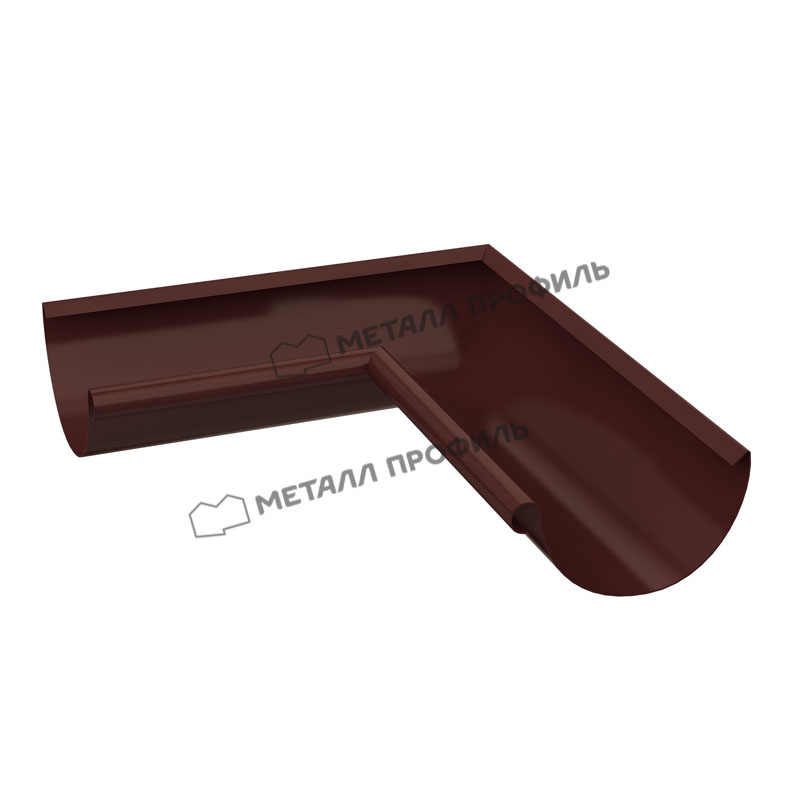

5. Угол желоба внутренний


Углы желоба 90 градусов используются для надежного сопряжения двух желобов между собой на углах карниза кровли.

За счет отсутствия сварных соединений и исполь­зования технологии глубокой вытяжки металла исключено образование коррозии в местах соединений составных частей элементов, гарантированная однородность цвета с остальными элементами водосточной системы, законченные и правильные (эстетичные) геометрические формы элементов.

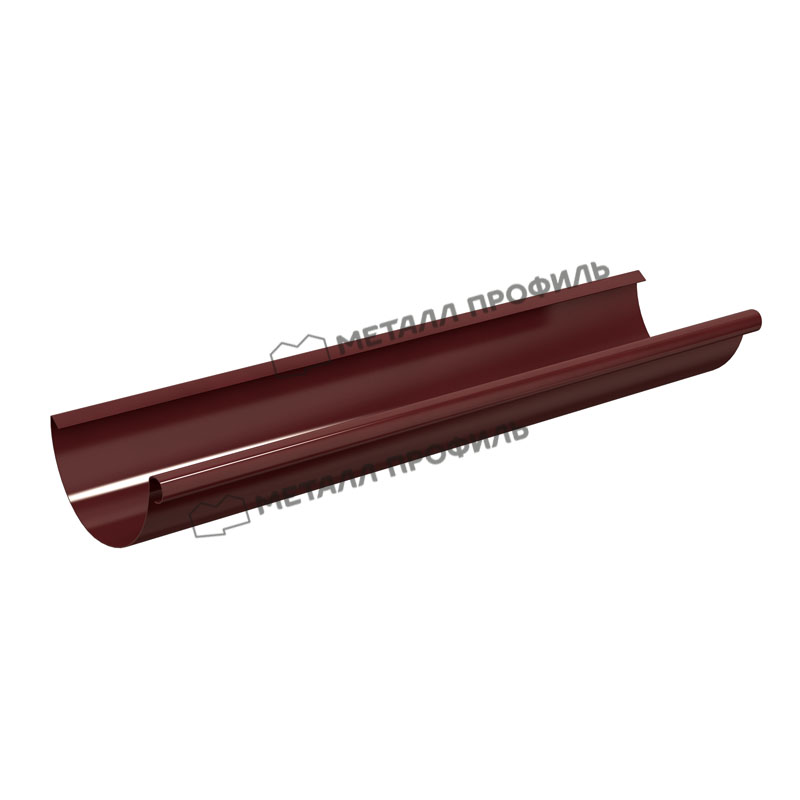

6. Желоб


Желоб обеспечивает организованное направленное движение собранной воды с кровли вдоль ее карниза.

Длина желоба- 3 метра.

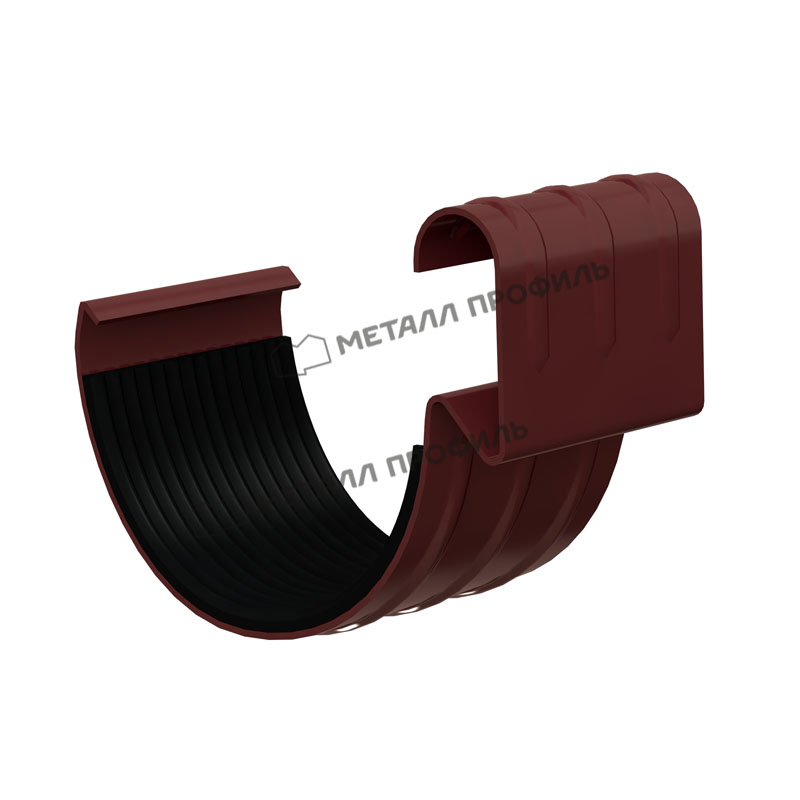

7. Соединитель желоба


Соединитель желоба обеспечивает надежное сопряжение желобов между собой.

Позволяет соединять желоба между собой без дополнительной герметизации и накладки желобов друг на друга, также возможны многократные его съем и установка.

При соединении желобов между собой или с углами желоба их вставляют друг в друга с нахлёстом в 25-30 мм.

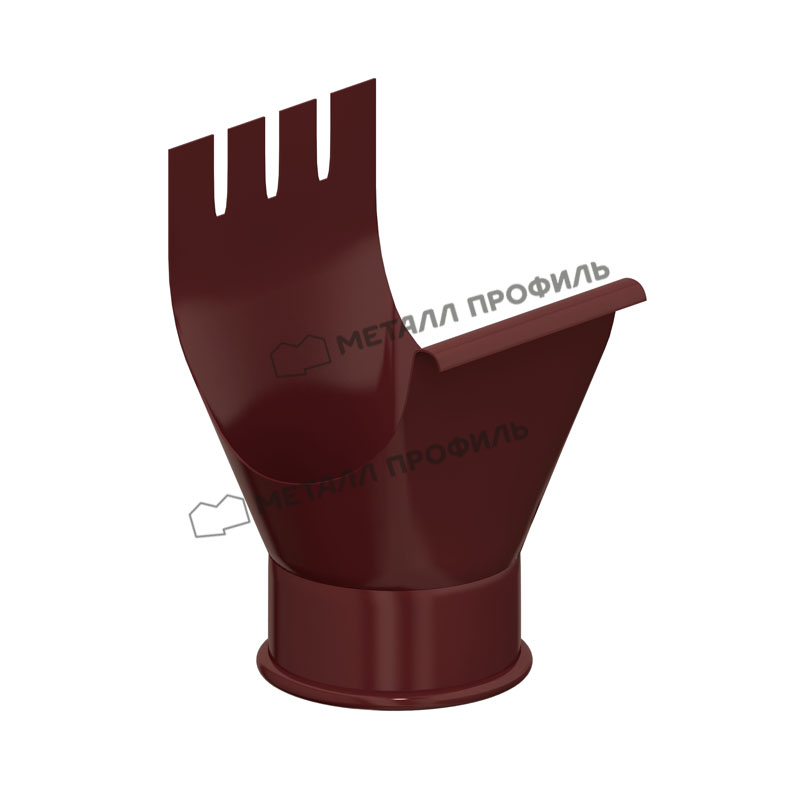

8. Воронка выпускная


Воронка выпускная организует точку слива воды из желоба в трубу в установленном месте.

Воронка выпускная имеет ужесточающее кольцо, которое придает исключительную надежность креплению.

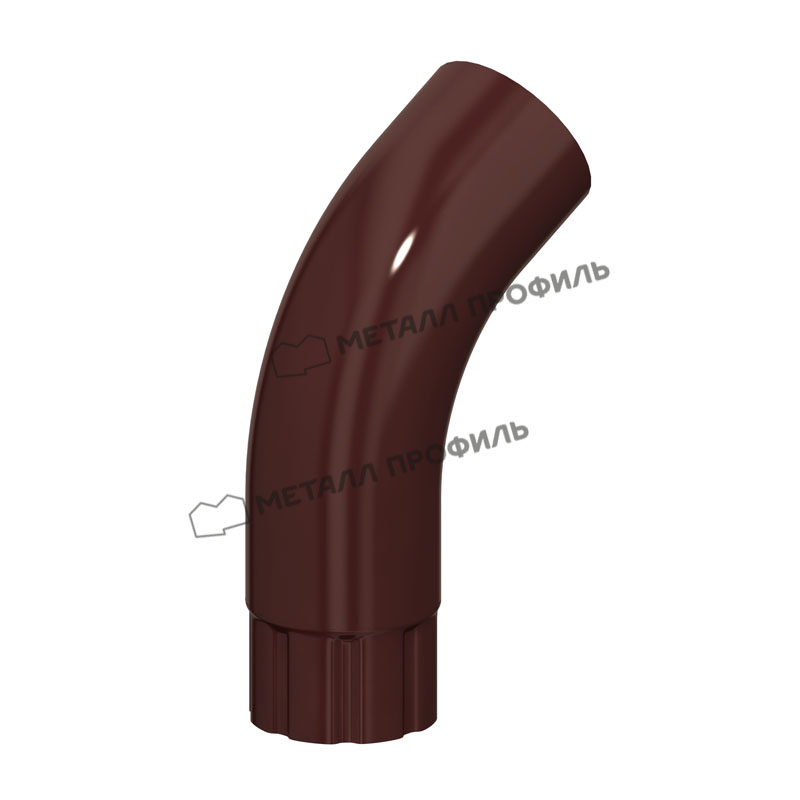

9. Колено трубы




Колено трубы позволяет трубе повторять контур рельефа фасада здания.

Раструбы на коленах трубы - позволяют без труда соединять колена трубы между собой, а также обеспе­чивают их надежное и эстетичное сопряжение.

За счет отсутствия сварных соединений и исполь­зования технологии глубокой вытяжки металла исключено образование коррозии в местах соединений составных частей элементов, гарантированная однородность цвета с остальными элементами водосточной системы, законченные и правильные (эстетичные) геометрические формы элементов.

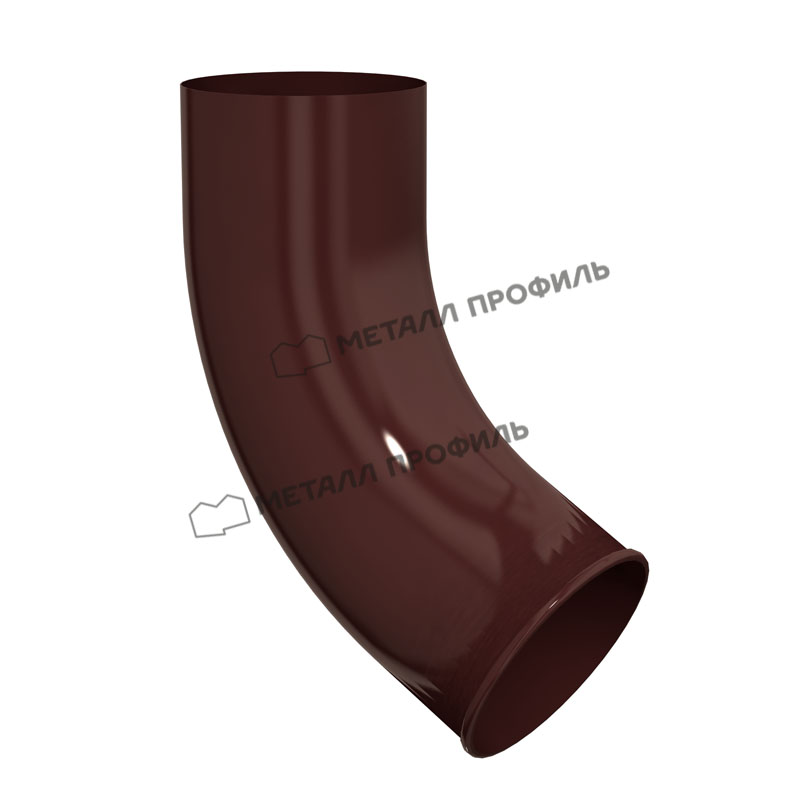

10. Колено сливное



Колено трубы сливное обеспечивает отвод выходящей из трубы воды в сторону от отмостки дома и является декоративным ее завершением.

За счет отсутствия сварных соединений и исполь­зования технологии глубокой вытяжки металла исключено образование коррозии в местах соединений составных частей элементов, гарантированная однородность цвета с остальными элементами водосточной системы, законченные и правильные (эстетичные) геометрические формы элементов.
11. Труба
соединительнаяяяяяяяяяя



Обжимы с двух сторон на краях трубы обеспечивают удобство соединения труб между собой, а также исключают повреждение полимерного покрытия в местах их соединения.

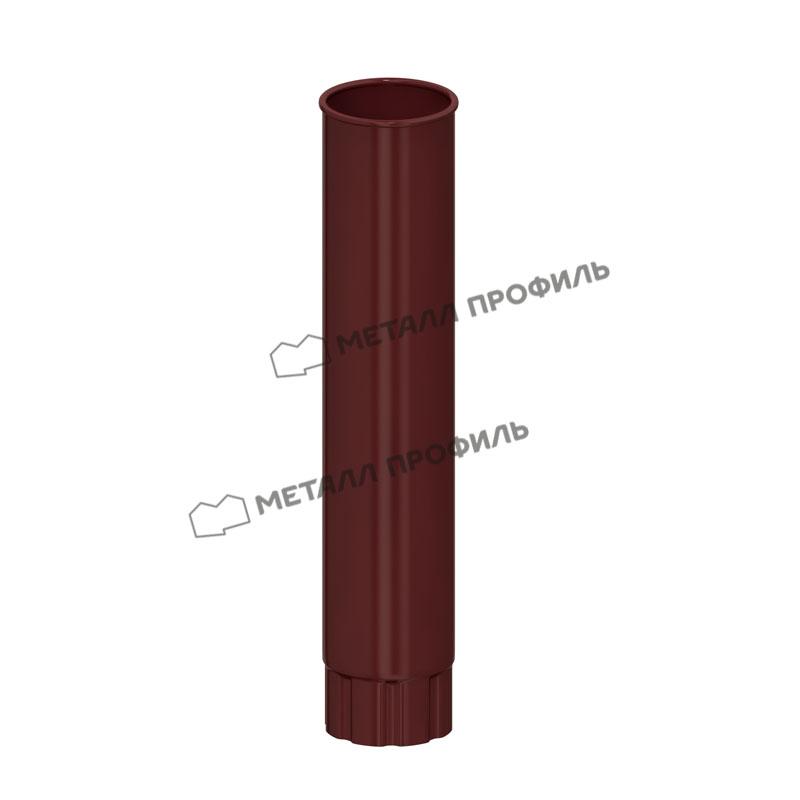

12. Труба водосточная 2 м, 3 м.





Водосточная труба предназначена для обеспечения надежного и эффективного отвода воды с кровли.

Обжимы на краях труб обеспечивают удобство соединения труб между собой, а также исключают повреждение полимерного покрытия в местах их соединения.

Длина трубы 3 метра, 2 метра.

Двойной фальц на трубах, коленах трубы и воронках выпускных - данный вид соединения частей элементов обеспечивает их высокие показатели прочности на растяжение и сжатие при сезонных перепа­дах температур.

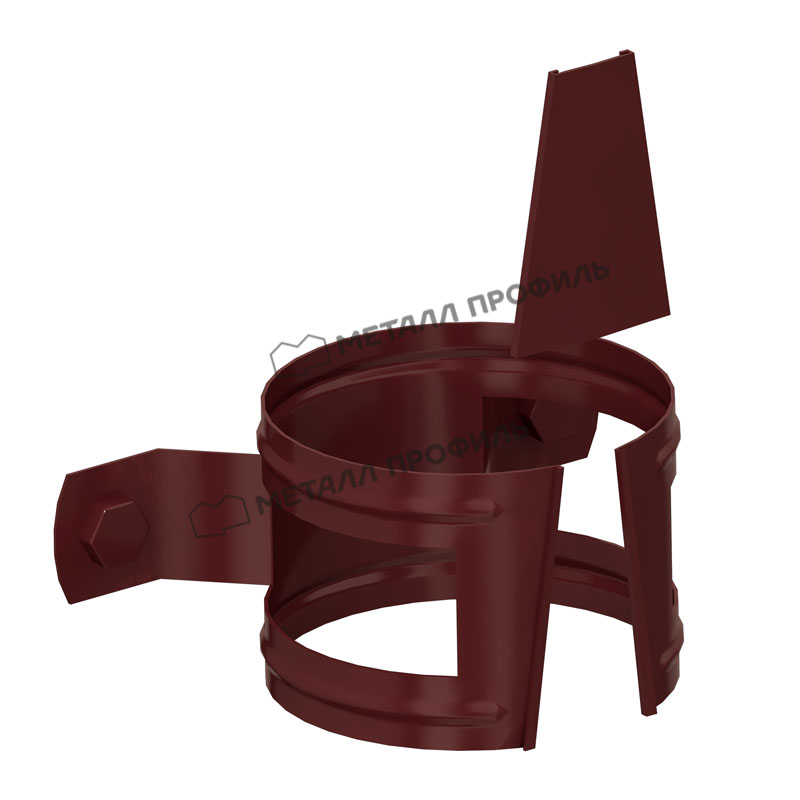

13. Держатель трубы на дерево


Держатель трубы на дерево (на "лапках") крепит трубу к стене здания с деревянным и другими материалами фасада.

Изготовлен из цельного листа стали методом штампования и вырубки, что придает дополнительную прочность и надежность всей конструкции.

Изготовлен из стали 0,6

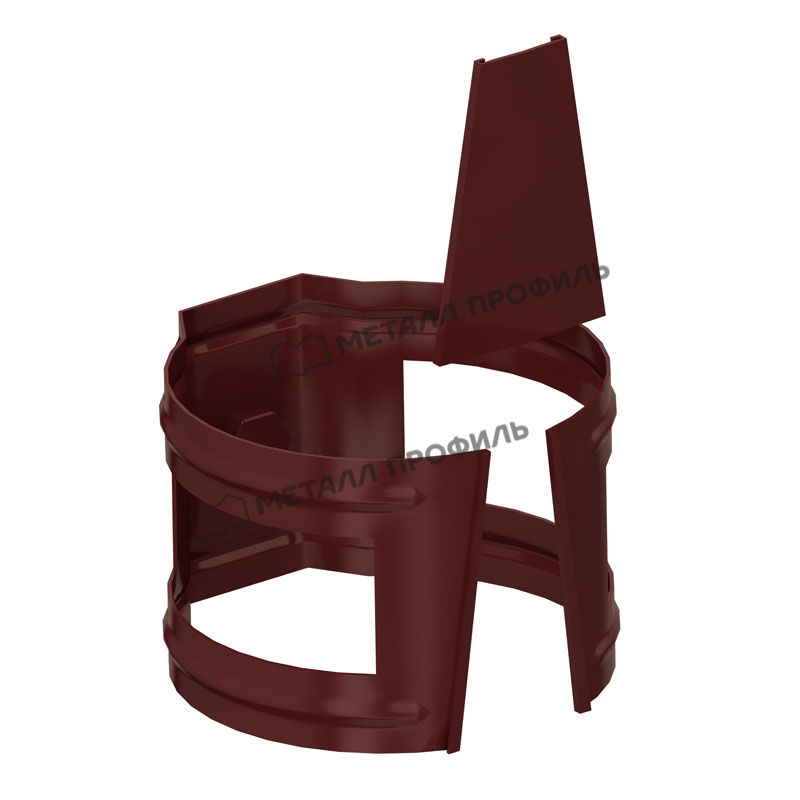

14. Держатель трубы на кирпич




Держатель трубы на карпич (саморез) крепит трубу к стене здания.

Изготовлен из цельного листа стали с полимерным покрытием методом штампования и вырубки, что придает дополнительную прочность и надежность всей конструкции.

Изготовлен из стали 0,6

Конструкция позволяет при необходимости менять стандартный самона­резной винт на аналогичный, но большей длины, либо с другим типом крепления к стене.
